Технические характеристики насоса ПРВП 12.5/12.5

Технические характеристики - насосы песковые ПРВП 12.5/12.5 - одноступенчатые, вертикальные, полупогружные, с нижним осевым вводом перекачиваемой гидросмеси, центробежные насосы.
Используется ПРВП 12.5/12.5 в горнорудной, горной, строительной, металлургической промышленностях для перекачивания абразивных гидросмесей (песчаные смеси, продукты обогащения глиноземного и горнорудного производства и др.).

Для осуществления привода насоса ПРВП 12.5/12.5 используются асинхронные трехфазные электродвигатели общепромышленного назначения (2,2 квт - АИР90L4, 3,0 квт - АИР100S4).

Условное обозначение
ПРВП 12.5/12.5, где
- П: песковый;
- Р: материал проточных деталей износостойкая резина;
- В: вертикальный;
- П: полупогружной;
- 12,5: подача номинальная, м³/час;
- 12,5: напор номинальный, м.

Таблица 1 - технические характеристики пескового насоса ПРВП 12.5/12.5 (с приводами мощностью 2,2 квт и 3,0 квт).

Диапазон подачи - 10-15 м³/час.
Диапазон напора - 16-11 м.
КПД насоса - 50%.
Глубина погружения - 500 мм.
Патрубок напорный Ду-40.
Рис. 1 - горизонтальные песковые насосы - рабочие характеристики.

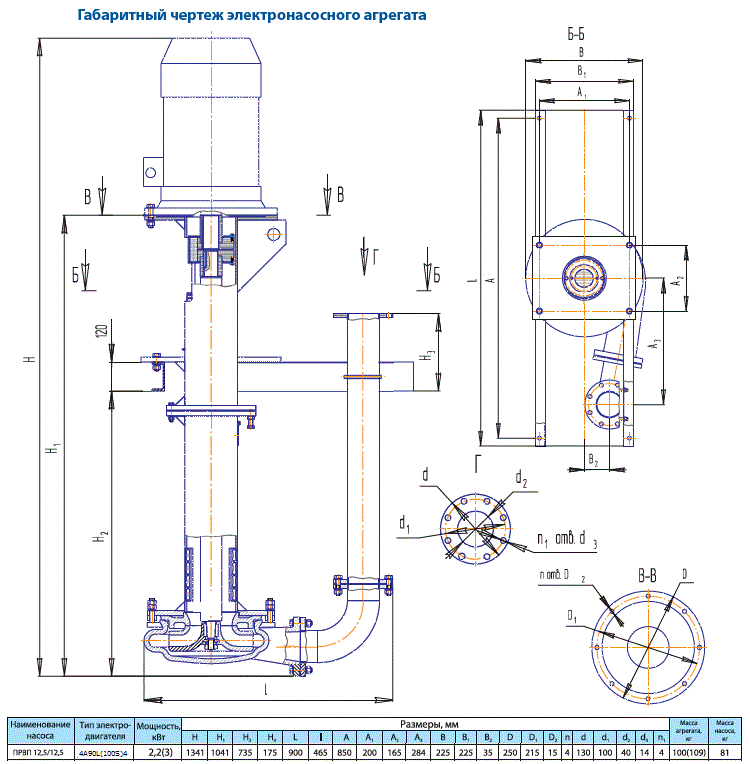

Рис.2 - габаритный чертеж электронасоса ПРВП 12.5/12.5.

Рис 1. Рабочие характеристики горизонтальных песковых насосов
