Технические характеристики - насос ВКС 1/16-2Г

Насос ВКС 1/16-2ГТехнические характеристики - вихревой насос ВКС 1/16-2Г с торцовым уплотнением вала, предназначенный для перекачивания взрывоопасных жидкостей.
Для обеспечения привода вихревые насосы оснащаются электродвигателями. Тип привода насоса трехфазный с короткозамкнутым ротором асинхронный электродвигатель.
Для привода электронасосного агрегата ВКС 1/16-2Г используют взрывозащищенный электродвигатель номинальной мощностью 1,5 квт (электродвигатель марки 4ВР80В4). Число оборотов в минуту - 1450.

По специальному заказу в насос вихревой ВКС 1/16-2Г устанавливают частотный преобразователь переменного тока.

Таблица 1. Технические характеристики насоса
Марка насоса Q
м³/час
H
м
ДКЗ
м
Привод
квт
Марка двиг. Утечка через сальник
л/час
Высота самовсас.
м
Давлен. на входе
МПа
Масса насоса
кг(исп)
ВКС 1/16-2Г 3,6 16 4,0 1,5 4ВР80В4 0,03 4,0 0,25 30,5(А), 38(Б), 37(К)

Диапазон подачи: 1-4 м³/час, диапазон напора: 42-13 м.
Максимальная потребляемая мощность насоса 1,2 квт. Допускаемая продолжительность самовсасывания не более 600 с. Насос ВКС 1/16-2Г с фланцевыми патрубками: Ду-25, Ру-6.

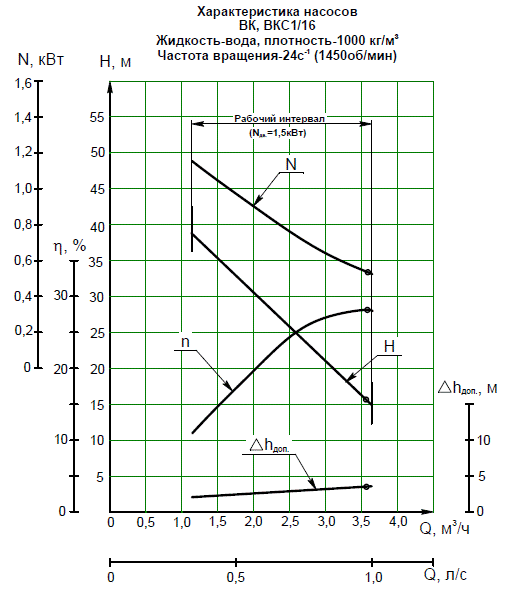

Напорные характеристики насоса

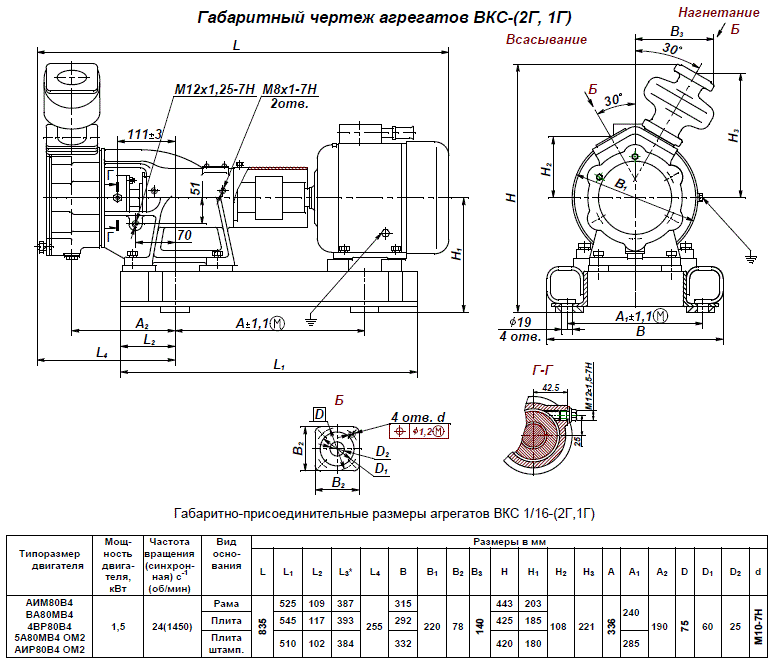

Габаритный чертеж насоса
Чертеж и присоединительно-габаритные размеры агрегата

Климатическое исполнение и категория размещения вихревого электронасоса ВКС 1/16-2Г - У3.1, Т2 и ОМ2 по ГОСТ 15150-69.
