Технические характеристики - насос ВКС 4/28-2Г

Насос ВКС 4/28-2ГТехнические характеристики - вихревой насос ВКС 4/28-2Г с торцовым уплотнением вала, предназначенный для перекачивания взрывоопасных жидкостей.
Для обеспечения привода вихревые насосы оснащаются электродвигателями. Тип привода насоса трехфазный с короткозамкнутым ротором асинхронный электродвигатель.
Для привода электронасосного агрегата ВКС 4/28-2Г используют взрывозащищенный электродвигатель номинальной мощностью 7,5 квт (электродвигатель марки 4ВР132S4). Число оборотов в минуту - 1450.

По специальному заказу в насос вихревой ВКС 4/28-2Г встраивается частотный преобразователь переменного тока.

Таблица 1. Технические характеристики насоса
Марка насоса Q
м³/час
H
м
ДКЗ
м
Привод
квт
Марка двиг. Утечка через сальник
л/час
Высота самовсас.
м
Давлен. на входе
МПа
Масса насоса
кг(исп)
ВКС 4/28-2Г 14,4 28 6,0 7,5 4ВР132S4 0,03 4,0 0,25 37(А), 46(Б), 45(К)

Диапазон подачи: 7,5-18 м³/час, диапазон напора: 67-13 м.
Максимальная потребляемая мощность ВКС 4/28-2Г - 7 квт. Допускаемая продолжительность самовсасывания до 600 с.
КПД насоса - 41%, агрегата - 32%. Уровень звука на расстоянии 1м от наружного контура агрегата - 80 дБА.
Насос ВКС 4/28-2Г с фланцевыми патрубками: Ду-40, Ру-6.

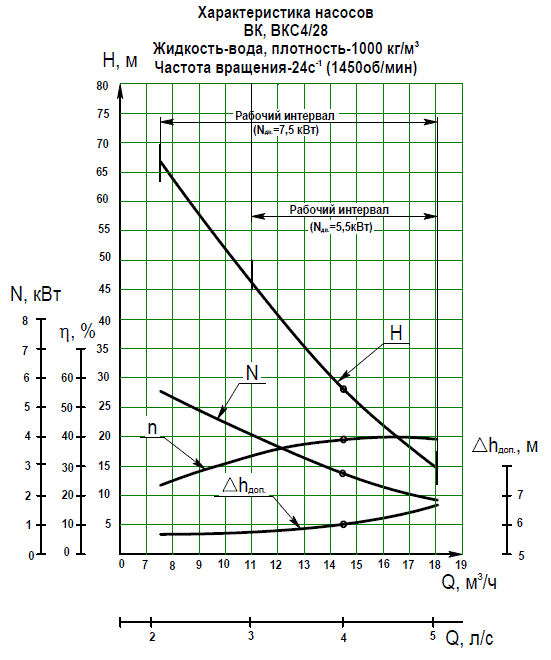

Напорные характеристики насоса

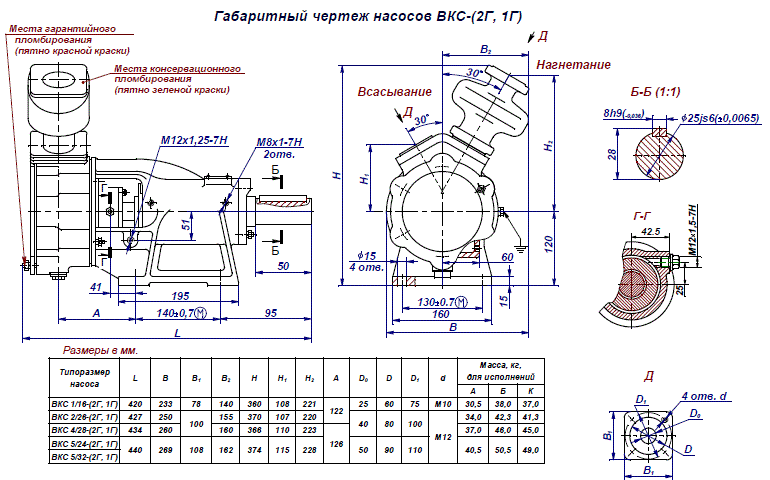

Габаритный чертеж насоса

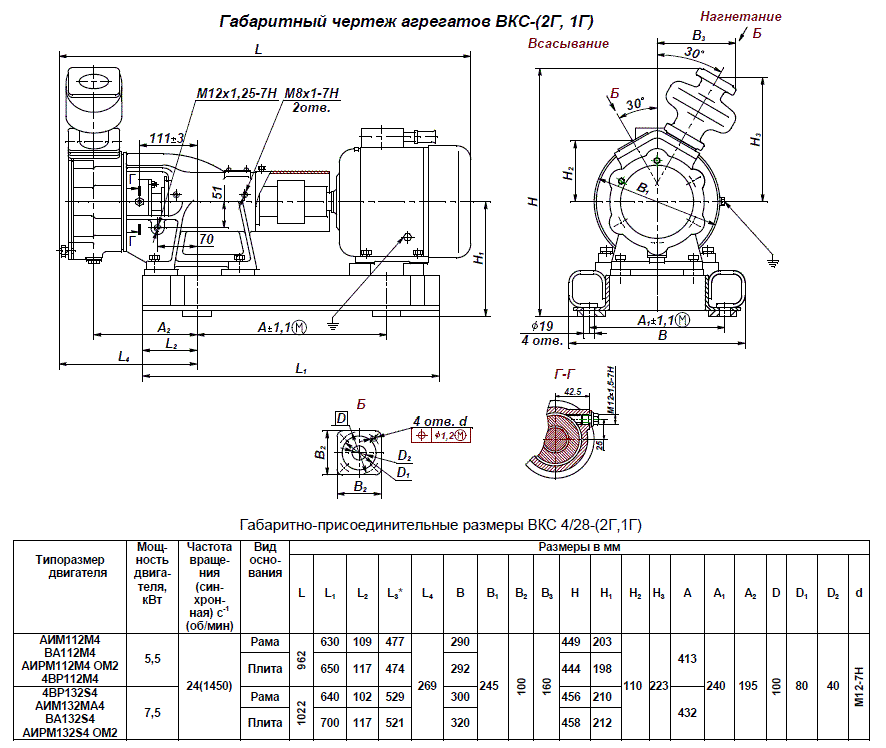

Чертеж и присоединительно-габаритные размеры агрегата

Климатическое исполнение и категория размещения вихревого электронасоса ВКС 4/28-2Г - У3.1, Т2 и ОМ2 по ГОСТ 15150-69.
