Технические характеристики - насос ВКС 5/24
Технические характеристики - вихревой насос ВКС 5/24, используемый для перекачивания воды, неагрессивных растворов, укомплектованный сальниковым уплотнением вала.
Привод вихревого насоса обеспечивает трех фазный общепромышленный электродвигатель.
Для привода электроагрегата ВКС 5/24 применяют асинхронный двигатель мощностью 11,0 кВт (типоразмер АИР132М4) и мощностью 7,5 кВт (типоразмер АИР132S4). Число оборотов - 1450 в мин.
По специальному заказу в электронасос ВКС 5/24 встраивают частотный преобразователь переменного тока.
| Марка насоса | Q м³/час |
H м |
ДКЗ м |
Привод кВт |
Марка двиг. |
Утечка через сальник л/час |
Высота самовсас. м |
Давлен. на входе МПа |
Масса насоса кг(исп) |
| ВКС 5/24 | 18 |
24 |
6,5 |
7,5 11,0 |
А132S4 А132М4 |
0,3-1,0 | 4,0 | 0,25 | 38(А), 43(Б), 42(К) |

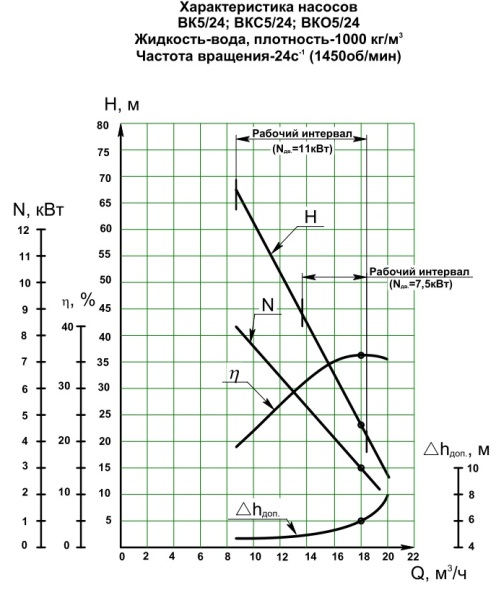

Напорные характеристики насоса

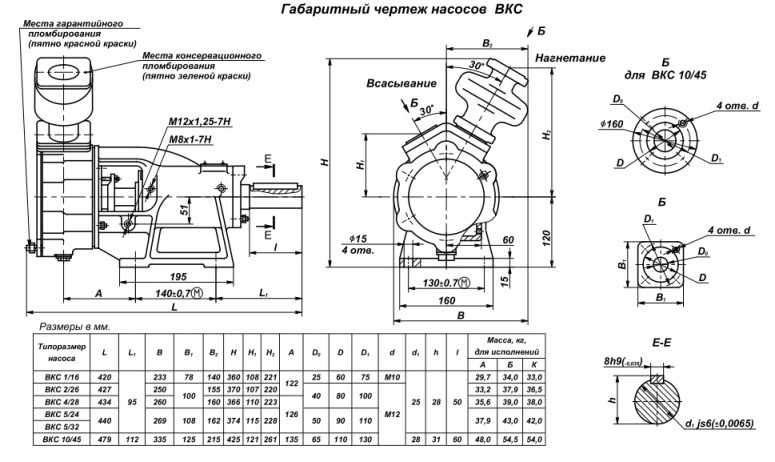

Габаритный чертеж насоса ВКС

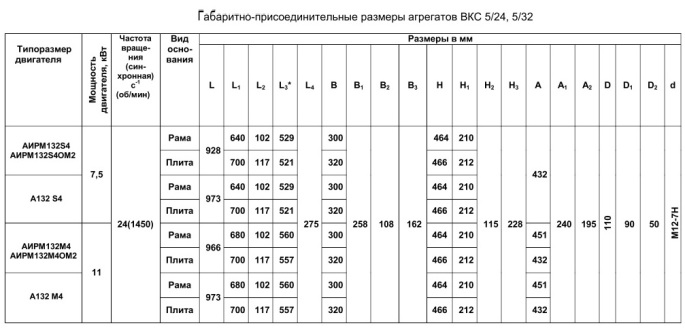

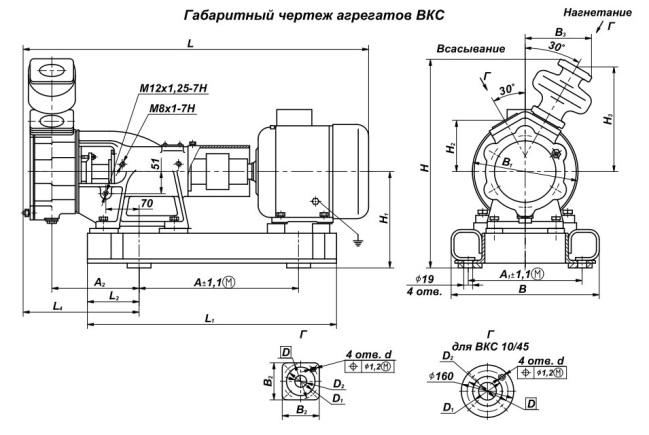

Чертеж и присоединительно-габаритные размеры агрегата
Климатическое исполнение и категория размещения вихревого электронасоса ВКС 5/24 - У3.1, У2 и ОМ2 по ГОСТ 15150-69.
