Характеристики APD 2 Boosta 32-5 12
APD 2 Boosta 32-5 12 - характеристики технические установок повышения давления.
Маркировка APD 2 Boosta 32-5 12, где:
- APD: установка насосная автоматизированная;
- 2: число электроагрегатов;
- Boosta 32-5 12: в составе насосов вертикальные многоступенчатые центробежные насосы секционные.
Соединение коллекторов установки на входе и выходе - R2.
Материалы:
- корпус насоса: хромоникелевая сталь;
- всасывающий и напорный патрубки: чугун с катафорезным покрытием /хромоникелевая сталь;
- рабочее колесо: хромоникелевая сталь;
- механическое уплотнение: силицированный графит.
Электропитание APD
Напряжение питающей сети:
- трехфазное исполнение: 380В, асинхронные электродвигатели 0,37-18,5 квт.
Частота тока питающей сети 50 Гц.
Используемые электродвигатели:
- класс изоляции: F:
- число полюсов: 2:
- класс защиты, не менее: IP 54.
Условия эксплуатация установки
- температура воздуха при эксплуатации:
рабочая, °C: от плюс 1 до плюс 35;
предельная рабочая, °C: от плюс 1 до плюс 40.
Температура перекачиваемой жидкости, не более, °C: плюс 70.
Максимальное рабочее давление на выходе, кгс/см²: 16.
Максимальная относительная влажность при 25°, не более, %: 80.

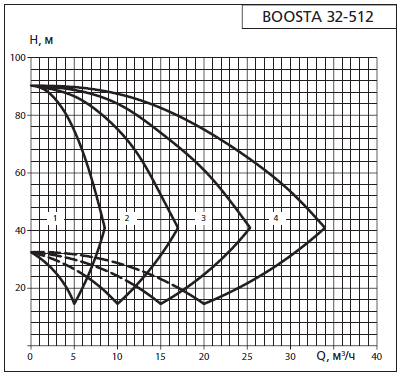

Напорные характеристики APD 2 Boosta 32-5 12
![Напорная характеристика установки APD 2 Boosta 32-5 12](./img/apd-Boosta32-512-teh.png)
Габаритные и присоединительные размеры APD 2 Boosta 32-5 12
![Габаритные и присоединительные размеры установки APD 2 Boosta 32-5 12](./img/apd2-Boosta32-5-gab.png)
