Насос СД 16/10 - технические характеристики

Технические характеристики - фекальный насос СД 16/10, используемый для перекачивания сточной и загрязненной воды.

В составе электронасосного агрегата СД 16/10: одноступенчатый, горизонтальный фекальный насос консольного типа с односторонним осевым входом и асинхронный двигатель трехфазный общего назначения АИР80B4 - 1,5 квт, 1450 об/мин. (стандартное исполнение), АИР80А4 - 1,1 квт, 1450 об/мин. (с обточкой рабочих колес "а", "б").
Соединение электродвигателя с насосом производится посредством упругой муфты.
Фекальный электронасос закрепляется на сварной раме.

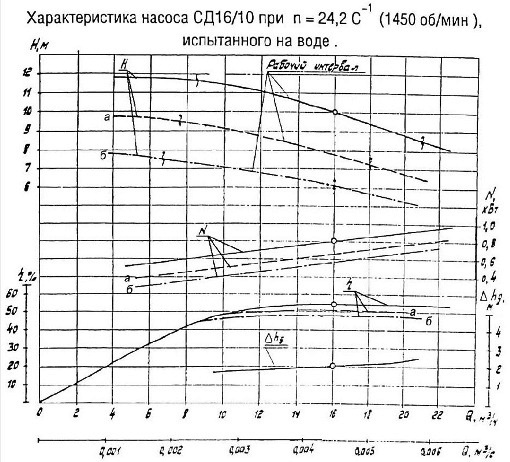

Рисунок 1 - напорные характеристики на фекальные насосы СД 16/10 в базовом исполнении и обточкой рабочих колес.

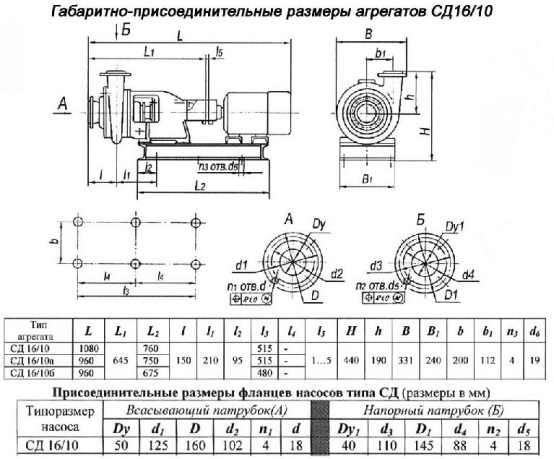

Рисунок 2 - присоединительно-габаритные размеры фекального электронасоса.

Рис.1 Насос СД 16/10 - напорные характеристики

Рис.2 Насосный агрегат СД 16/10 - габаритные размеры

Климатическое исполнение и категория размещения СД 16/10 - УХЛ4.
