Насос СД 160/10 - технические характеристики

Технические характеристики - фекальный насос СД 160/10, используемый для перекачивания сточных вод и загрязненных неагрессивных жидкостей.

В состав электронасосного агрегата СД 160/10 входят: горизонтальный консольный одноступенчатый фекальный насос одностороннего входа и общепромышленный трехфазный асинхронный двигатель АИР160S6 - 11,0 квт, 960 об/мин. (стандартное исполнение, первая обточка рабочего колеса "а"), АИР132М6 - 7,5 квт, 960 об/мин. (с обточкой рабочего колеса "б").
Соединение электродвигателя с насосной частью в электронасосном агрегате СД 160/10 осуществляется при помощи упругой муфты.
Фекальный электронасос устанавливается на сварной раме.

Рисунок 1 - напорные характеристики на фекальные насосы СД 160/10 в базовом исполнении и обточкой рабочих колес.

Рисунок 2 - присоединительно-габаритные размеры фекального электронасоса.

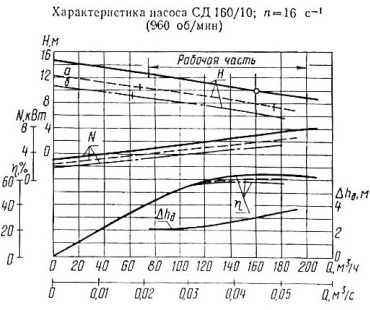

Рис.1 Насос СД 160/10 - напорные характеристики

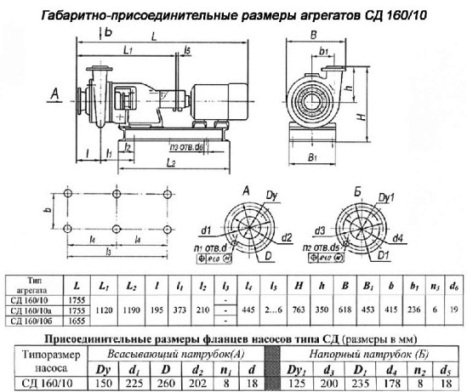

Рис.2 Насосный агрегат СД 160/10 - габаритные размеры

Рис.3 Фекальный насос СД в разрезе

Климатическое исполнение и категория размещения насоса СД 160/10 - УХЛ4.
