Насос СД 32/40 - технические характеристики

Технические характеристики - фекальный насос СД 32/40, используемый для перекачивания сточных вод и загрязненных неагрессивных жидкостей.

В состав электронасосного агрегата СД 32/40 входят: горизонтальный консольный одноступенчатый фекальный насос одностороннего входа и общепромышленный трехфазный асинхронный двигатель АИР132М2 - 11,0 квт, 2900 об/мин. (стандартное исполнение), АИР112М2 - 7,5 квт, 2900 об/мин. (с обточкой рабочего колеса "а") и АИР100L2, 5,5 квт, 2900 об/мин (обточка "б").
Соединение электродвигателя с насосной частью в электронасосном агрегате СД 32/40 осуществляется при помощи упругой муфты.
Фекальный электронасос устанавливается на сварной раме.

Рисунок 1 - напорные характеристики на фекальные насосы СД 32/40 в базовом исполнении и обточкой рабочих колес.

Рисунок 2 - присоединительно-габаритные размеры фекального электронасоса.

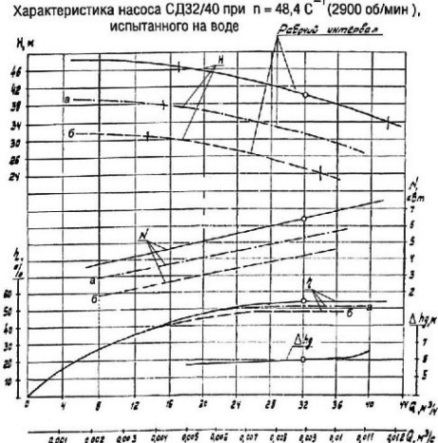

Рис.1 Насос СД 32/40 - напорные характеристики

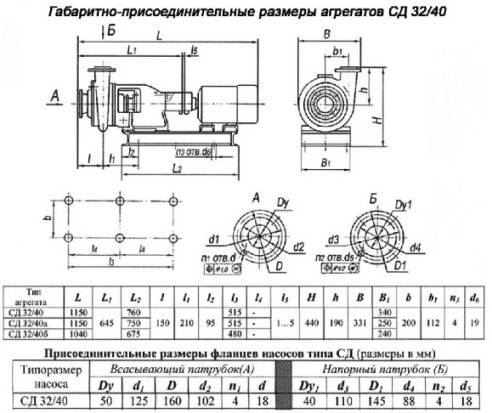

Рис.2 Насосный агрегат СД 32/40 - габаритные размеры

Рис.3 Фекальный насос СД в разрезе

Климатическое исполнение и категория размещения насоса СД 32/40 - УХЛ4.
