Насос СД 450/56 - технические характеристики

Технические характеристики - фекальный насос СД 450/56, применяемый для перекачивания сточных вод и загрязненных неагрессивных жидкостей.

В состав электронасосного агрегата СД 450/56 входят: консольный одноступенчатый горизонтальный фекальный насос с односторонним вводом и трехфазный общепромышленный асинхронный электродвигатель АИР280М4 - 132 квт, 1450 об/мин. (стандартное исполнение), АИР280S4, 110 квт, 1450 об/мин (первая обточка рабочего колеса "а"), АИР250М4, 90 квт, 1450 об/мин (вторая обточка рабочего колеса "б").
Электродвигатель с насосной частью в электронасосном агрегате СД 450/56 соединяется при помощи упругой муфты.
Фекальный электронасос устанавливается на сварной раме.

Рисунок 1 - напорные характеристики на фекальные насосы СД 450/56 в базовом исполнении и обточкой рабочих колес.

Рисунок 2 - присоединительно-габаритные размеры фекального электронасоса.

Рис.1 Насос СД 450/56 - напорные характеристики

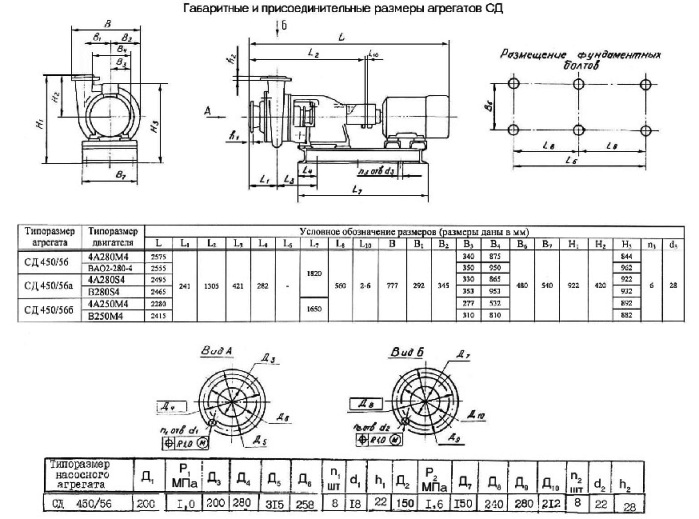

Рис.2 Насосный агрегат СД 450/56 - габаритные размеры

Рис.3 Фекальный насос СД в разрезе

Климатическое исполнение и категория размещения насоса СД 450/56 - УХЛ4.
Заменяет насос ФГ 450/57,5 и 8Ф9.
