Насос СД 800/32 - технические характеристики

Технические характеристики - фекальный насос СД 800/32, предназначенный для перекачивания сточных вод и загрязненных неагрессивных жидкостей.

В состав электронасосного агрегата СД 800/32 входят: консольный одноступенчатый горизонтальный фекальный насос с односторонним входом и 3-х фазный общепромышленный асинхронный электродвигатель АИР355S6 - 160 квт, 960 об/мин. (стандартное исполнение), АИР315М6, 132 квт, 960 об/мин (первая обточка рабочего колеса "а"), АИР315S6, 110 квт, 960 об/мин (вторая обточка рабочего колеса "б").
Электродвигатель и насос в фекальном электронасосном агрегате СД 800/32 соединяется при помощи упругой муфты.
Фекальный электронасос устанавливается на сварной раме.

Рисунок 1 - напорные характеристики на фекальные насосы СД 800/32 в базовом исполнении и обточкой рабочих колес.

Рисунок 2 - присоединительно-габаритные размеры фекального электронасоса.

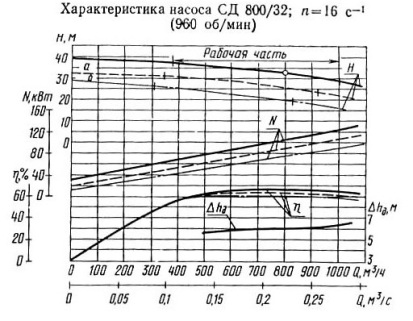

Рис.1 Насос СД 800/32 - напорные характеристики

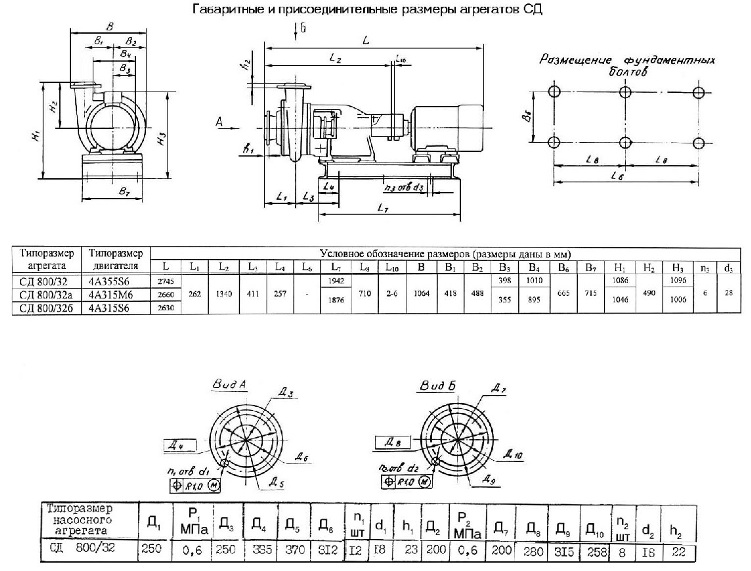

Рис.2 Насосный агрегат СД 800/32 - габаритные размеры

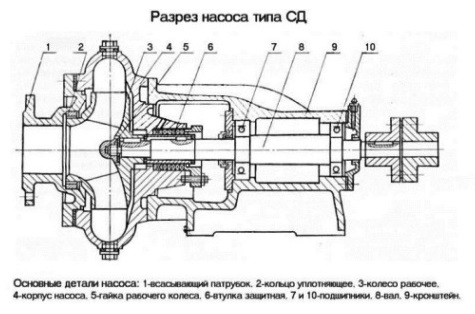

Рис.3 Фекальный насос СД в разрезе

Климатическое исполнение и категория размещения насоса СД 800/32 - УХЛ4.
Заменяет насос ФГ 800/33; 10 Ф12 и 8 НФ.
