Характеристики насоса СМ 200-150-315



Насос СМ 200-150-315 Технические характеристики горизонтального фекального насоса СМ 200-150-315 одностороннего ввода, используемого для перекачивания жидкостей, содержащие неабразивные вещества, газосодержащие суспензии, волокнистые массы, в системах водоочистки и канализации.
Конструктивно СМ 200-150-315 - одноступенчатый, консольный, центробежный, фекальный насос, с центробежным рабочим колесом.
Привод фекального насосного агрегата осуществляет общепромышленный трехфазный асинхронный электродвигатель с короткозамкнутым ротором.

Фекальный насос СМ 200-150-315/4 выпускается в базовом исполнении и с обточками "а" и "б" рабочих колес.

Рис. 1: рабочие характеристики фекальных насосов.

Рис. 2: габаритные и присоединительные размеры фекального центробежного насоса СМ 200-150-315.

Рис. 3: габаритные и присоединительные размеры насосного агрегата СМ 200-150-315.

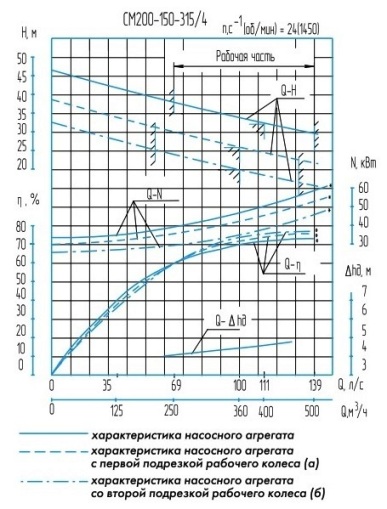

Рис.1 Напорные характеристики насосов фекальных СМ 200-150-315

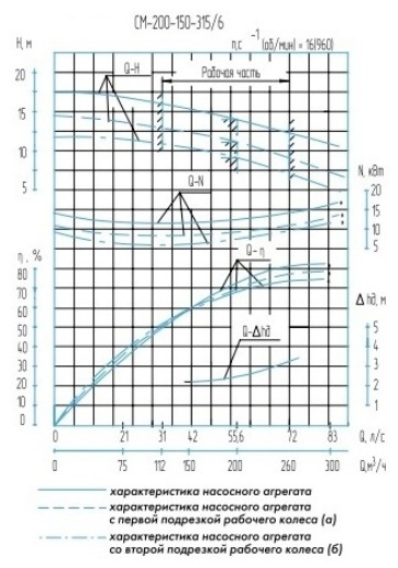

Напорные характеристики СМ 200-150-315/4 Напорные характеристики СМ 200-150-315/6

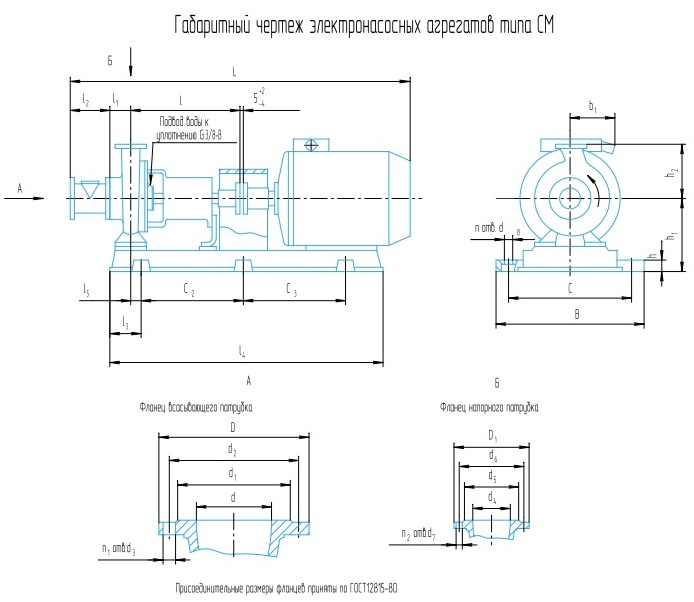

Рис.2 Габаритный чертеж агрегата СМ

Габаритный чертеж агрегата СМ

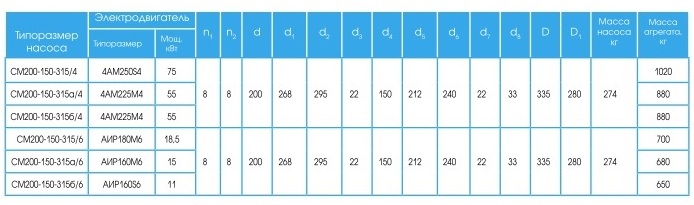

Рис.3 Габаритно-присоединительные размеры агрегата СМ 200-150-315
Габаритные и присоединительные размеры агрегата

Климатическое исполнение и категория размещения фекальных насосов СМ 200-150-315 - УХЛ4 по ГОСТ 15150-69.
