Технические характеристики CRS 8-16/5

Технические и напорные характеристики насоса CRS 8-16/5.

Условное обозначение
CRS 8-16/5 ДАП 6-7.5, где:
- CRS - тип насосного агрегата;
- 8: внутренний диаметр обсадной трубы скважины в дюймах (1дюйм=25,4мм);
-16: номинальная подача, в м³/час;
- 5: количество ступеней (секций) в электронасосе, шт;
- ДАП: погружной герметичный асинхронный электродвигатель;
- 6: типоразмер электродвигателя в дюймах;
- 7,5: номинальная мощность, квт.

Погружной многоступенчатый центробежный насос Сiris вертикального типа эксплуатируется в системах городского, сельского и промышленного водоснабжения для подъема из артезианской скважины чистой воды.
Для обеспечения электропривода насоса используется перематываемый герметизированный высокоэффективный электродвигатель типа ДАП 6-7.5, мощностью 7,5 квт (2900 оборотов минуту).

В режиме водоподъема, с целью автоматического управления и защиты, насос CRS может оснащаться станцией СУЗ-25 (6...25А) или станцией управления и защиты HMS Control L2-25 (1..25А).

В электронасосный агрегат CRS 8-16/5 может быть установлен частотный преобразователь переменного тока (при соблюдении рекомендуемых производителем условий).

Для изготовления корпуса насоса для скважины и его электродвигателя, в качестве материала, используется прочная нержавеющая сталь.

ВНИМАНИЕ!!!
Насос должен работать при полном погружении в перекачиваемую воду.

Электропитание
трехфазный переменный ток;
сеть напряжением 380В;
ток частотой 50 Гц.

Рис. 1, 2: насос для артезианской скважины CRS 8-16/5 - напорные характеристики, габаритно-присоединительные размеры агрегата.

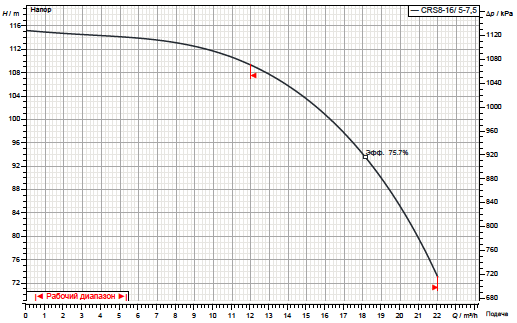

Рис.1 Напорные характеристики насоса

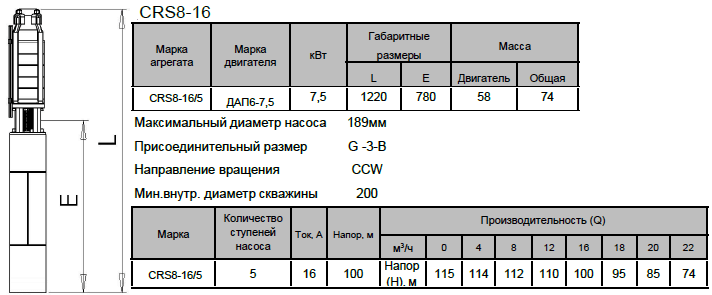

Рис.2 Габаритно-присоединительные и размеры агрегата
