Габаритно-присоединительные размеры насосов CRS (Ciris)

Насосы CRS (Ciris) погружные центробежные насосы, используемые для перекачивания воды из скважин и резервуаров.
Конструктивно CRS многоступенчатые насосы с вертикальным валом, изготовленные с использованием современных высокотехнологичных материалов.

Для обеспечения крутящего момента к насосу используется энергоэффективный герметизированный асинхронный двигатель серии ДАП.

Рисунок 1 - схематическое изображение условного обозначения насоса CRS (Сирис).

Рисунки 1, 2, 3 ,4, 5, 6 ,7, 8, 9, 10, 11, 12 таблицы 1, представленной ниже - габаритные, присоединительные размеры на модификации насосов Ciris (Сирис).


Рис.1 Условное обозначение насоса Ciris (CRS)

Таблица1. Габаритно-присоединительные размеры насосов CRS (Ciris)

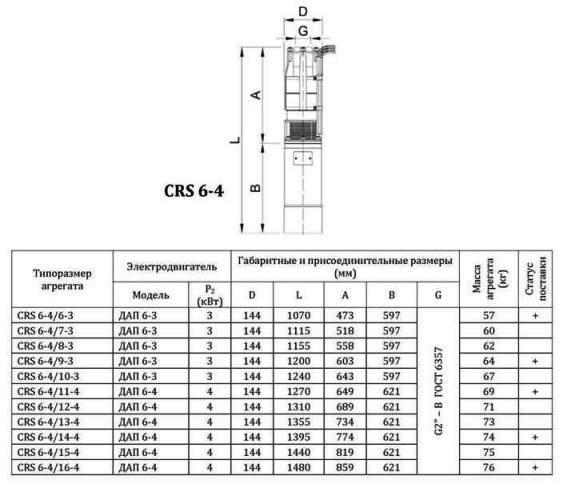

Рис.1 Насос CRS 6-4

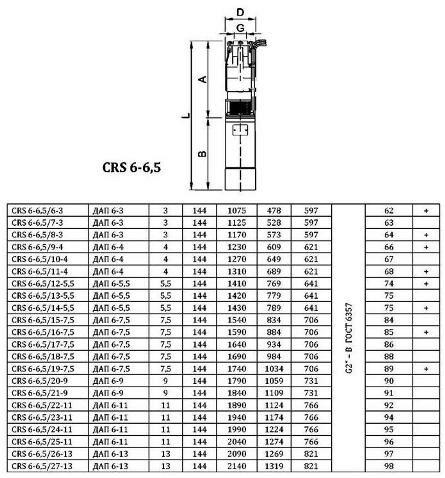

Рис.2 Насос CRS 6-6,5

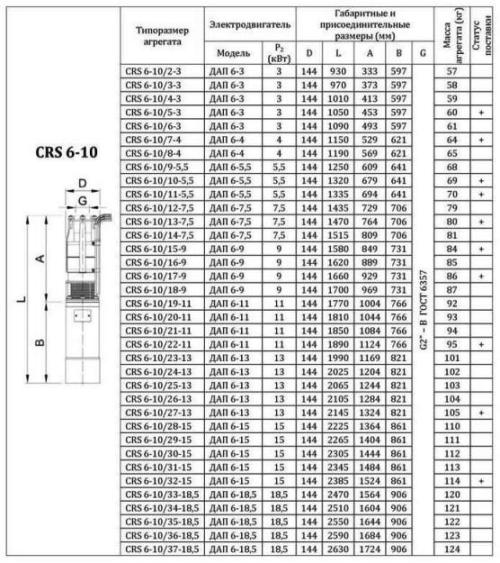

Рис.3 Насос CRS 6-10

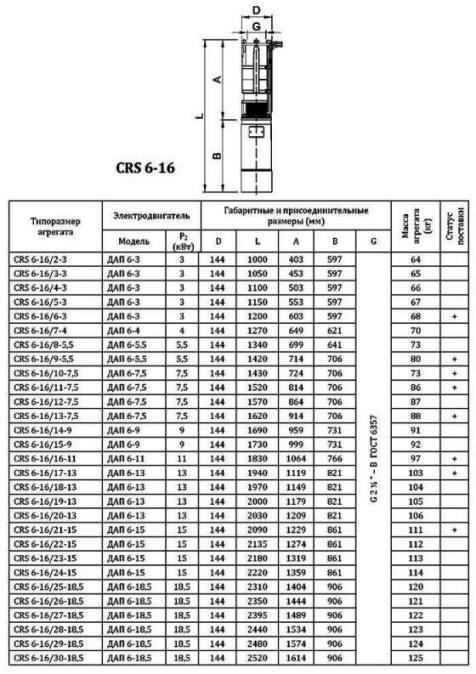

Рис.4 Насос CRS 6-16

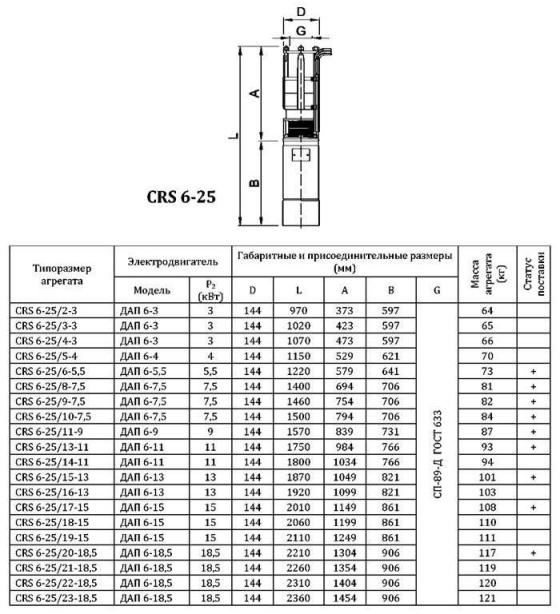

Рис.5 Насос CRS 6-25

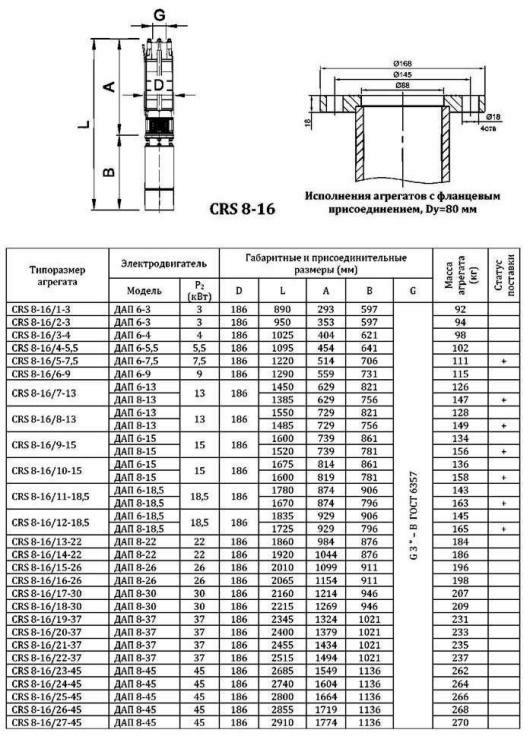

Рис.6 Насос CRS 8-16

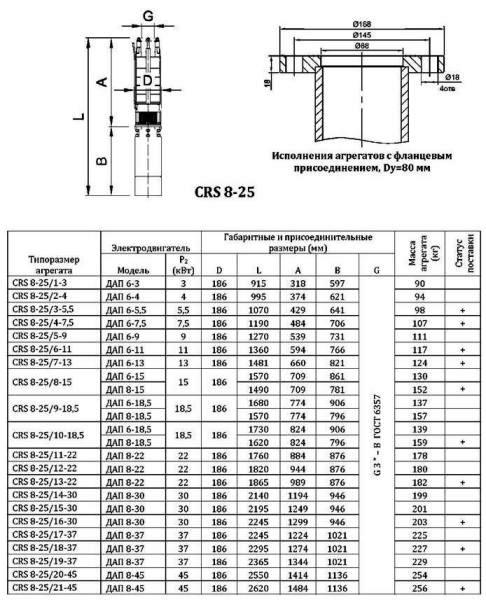

Рис.7 Насос CRS 8-25

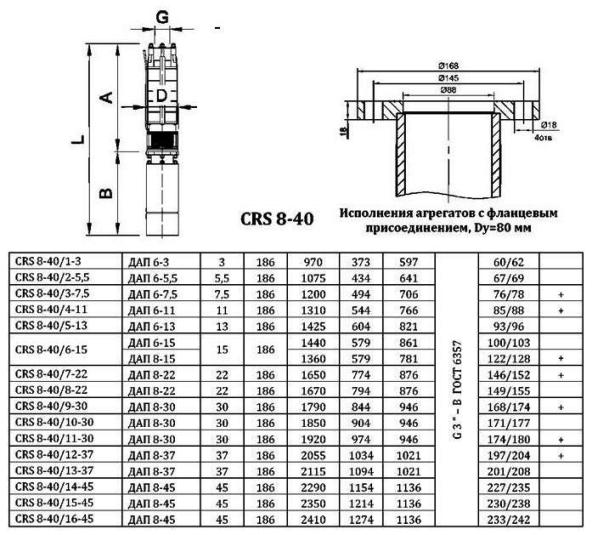

Рис.8 Насос CRS 8-40

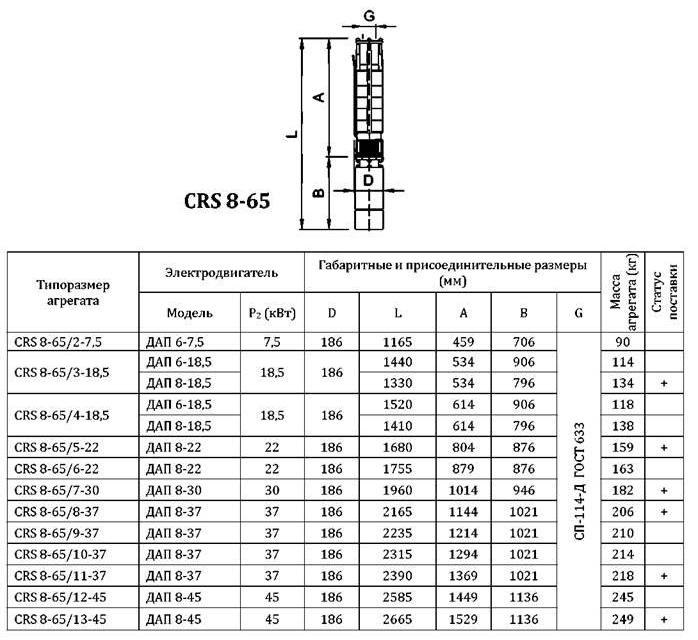

Рис.9 Насос CRS 8-65

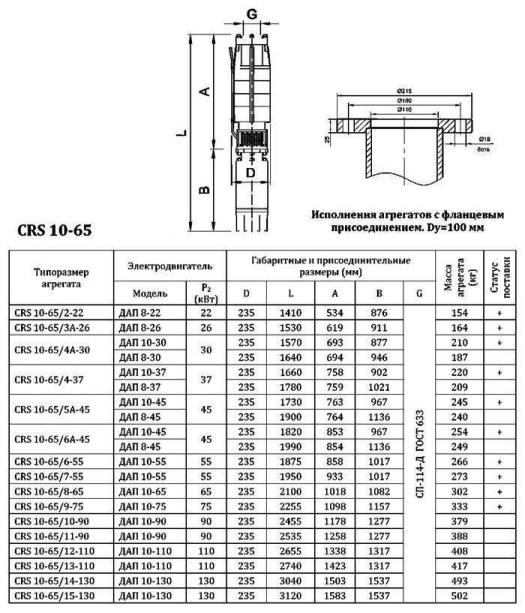

Рис.10 Насос CRS 10-65

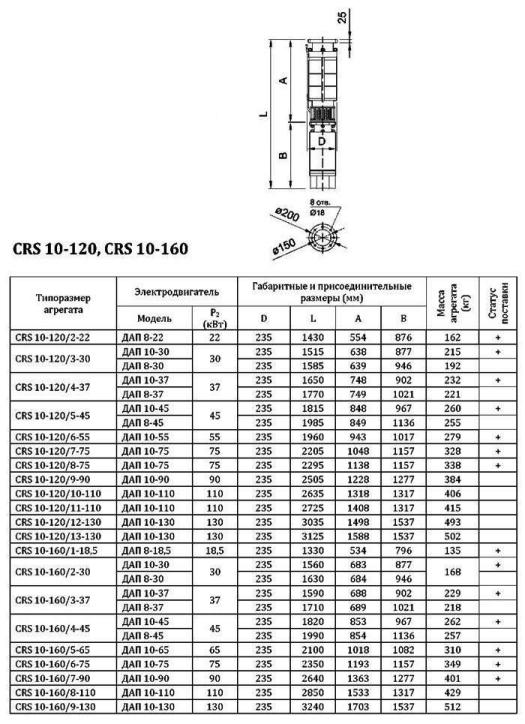

Рис.11 Насос CRS 10-160

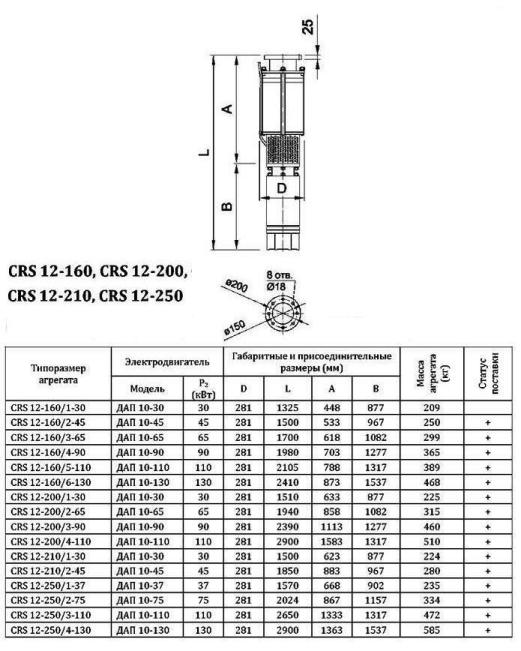

Рис.12 Насос CRS 12
