Технические характеристики - консольный насос КМ, К
 |
 |
Технические характеристики - консольные насосы К, КМ, предназначенные для перекачивания воды в системах промышленного и общегородского водоснабжения.
Консольный насос по своей конструкции - динамический горизонтальный центробежный насос с односторонним входом.
Для обеспечения привода насосного агрегата используется электродвигатель.
Как правило, для осуществления привода консольного насоса, применяют трехфазный общепромышленный асинхронный двигатель серии АИР.
Технические характеристики консольных насосов в таблице №1.
На рис. 1, 2- габаритные чертежи насосов.
Технические характеристики консольных насосов КМ, К
Таблица 1
| Марка | Q м³/час |
H м |
Вес насоса без дв, кг |
Вес агрег. с дв, кг |
Марка двиг. |
Двиг. кВт/об/мин |
| Консольные насосы К и КМ | ||||||
| К8/18 | 8 | 18 | 50 | 62 | АИР80А2 | 1,5*3000 |
| К8/18 | 8 | 18 | 50 | 61 | АИР80В2 | 2,2*3000 |
| К20/18 | 20 | 18 | 60 | 80 | АИР80В2 | 2,2*3000 |
| К20/30 | 20 | 30 | 61 | 84 | АИР100L2 | 5,5*3000 |
| К20/30 | 20 | 30 | 61 | 77 | АИР100S2 | 4,0*3000 |
| К20/30а | 20 | 30 | 61 | 75 | АИР80В2 | 2,2*3000 |
| К45/30 | 45 | 30 | 81 | 145 | АИР112М2 | 7,5*3000 |
| К45/30а | 35 | 23 | 81 | 120 | АИР100L2 | 5,5*3000 |
| К90/20 | 90 | 20 | 71 | 135 | АИР112М2 | 7,5*3000 |
| К90/20а | 72 | 18 | 71 | 123 | АИР100L2 | 5,5*3000 |
| К 50-32-125 | 12,5 | 20 | 35 | 64 | АИР80В2 | 2,2*3000 |
| К50-32-125а | 10 | 16 | 51 | 77 | АИР80А2 | 1,5*3000 |
| К 65-50-160 | 25 | 32 | 50 | 95 | АИР100L2 | 5,5*3000 |
| К65-50-160а | 20 | 30 | 68 | 104 | АИР100S2 | 4,0*3000 |
| К 65-50-125 | 25 | 20 | 37 | 100 | АИР80В2 | 2,2*3000 |
| К 80-65-160 | 50 | 32 | 60 | 144 | АИР112М2 | 7,5*3000 |
| К80-65-160а | 35 | 23 | 61 | 144 | АИР100L2 | 5,5*3000 |
| К80-50-200 | 50 | 50 | 97 | 235 | АИР160S2 | 15,0*3000 |
| К80-50-200а | 45 | 40 | 97 | 185 | АИР132М2 | 11,0*3000 |
| К 100-80-160 | 100 | 32 | 61 | 224 | АИР160S2 | 15,0*3000 |
| К100-80-160а | 90 | 26 | 61 | 224 | АИР132М2 | 11,0*3000 |
| К 100-65-200 | 100 | 50 | 131 | 340 | АИР180М2 | 30,0*3000 |
| К100-65-200а | 90 | 40 | 130 | 275 | АИР160М2 | 18,5*3000 |
| К 100-65-250 | 100 | 80 | 90 | 426 | АИР200L2 | 45,0*3000 |
| К 150-125-315 | 200 | 32 | 180 | 490 | АИР180М4 | 30,0*1450 |
| К 150-125-250 | 200 | 20 | 115 | 370 | АИР200L4 | 45,0*1450 |
| К 200-150-250 | 315 | 20 | 170 | 460 | АИР180М4 | 30,0*1450 |
| К 200-150-315 | 315 | 32 | 210 | 645 | АИР160М4 | 18,5*1450 |
| К 160-30 | 160 | 30 | 120 | 400 | АИР180М4 | 30*1450 |
| К 290-30 | 290 | 30 | 176 | 480 | АИР200М4 | 37*1450 |
| КМ50-32-125 | 12,5 | 20 | 22 | 47 | АИР80В2жу2 | 2,2*3000 |
| КМ50-32-125 удл. | 12,5 | 20 | 22 | 47 | АИР80В2 IM2081 | 2,2*3000 |
| КМ65-50-160 | 25 | 32 | 37 | 75 | АИР100L2жу2 | 5,5*3000 |
| КМ65-50-160 удл. | 25 | 32 | 37 | 75 | АИР100L2 IM2081 | 5,5*3000 |
| КМ65-50-125 удл. | 25 | 20 | 37 | 60 | АИР90L2 IM2081 | 3,0*3000 |
| КМ 80-65-160 удл. | 50 | 32 | 45 | 96 | АИР112М2 IM2081 | 7,5*3000 |
| КМ80-50-200 | 50 | 50 | 60 | 185 | АИР160S2жу2 | 15,0*3000 |
| КМ80-50-200 удл. | 50 | 50 | 60 | 185 | АИР160S2 IM2081 | 15,0*3000 |
| КМ100-80-160 | 100 | 32 | 63 | 185 | АИР160S2жу2 | 15,0*3000 |
| КМ100-80-160 удл. | 100 | 32 | 63 | 185 | АИР160S2 IM2081 | 15,0*3000 |
| КМ100-65-200 | 100 | 50 | 74 | 260 | АИР180М2жу2 | 30,0*3000 |
| КМ100-65-200 удл. | 100 | 50 | 74 | 260 | АИР180М2 IM2081 | 30,0*3000 |
| КМ 100-65-250 | 100 | 80 | - | 330 | АИР200L2Ж | 45,0*3000 |
| КМ 150-125-250 | 200 | 20 | - | 235 | АИР160М4Ж | 18,5*1500 |
| Моноблочные консольные насосы КМ, КМЛ с торцовым уплотнением | ||||||
| КМ 40-32-200/2-5 | 12,5 | 45 | - | 55 | RA132SA2 | 5,5*3000 |
| КМ 40-32-180/2-5 | 10 | 45 | - | 48 | АИР90L2 | 3,0*3000 |
| КМ 40-25-160/2-5 | 6,3 | 32 | - | 40 | АИР80В2 | 2,2*3000 |
| КМ 50-32-200/2-5 | 12,5 | 50 | - | 60 | АИР100L2 | 5,5*3000 |
| КМ 50-32-125/2-5 | 12,5 | 20 | 22 | 47 | АИР80В2жу2 | 2,2*3000 |
| КМ50-32-125а/2-5 | 10 | 16 | 22 | 45 | АИР80А2 IM2081 | 1,5*3000 |
| КМ65-50-160/2-5 | 25 | 32 | 37 | 75 | АИР100L2жу2 | 5,5*3000 |
| КМ65-50-160а/2-5 | 20 | 25 | 37 | 70 | АИР100S2 IM2081 | 4,0*3000 |
| КМ65-50-125/2-5 | 25 | 20 | 37 | 60 | АИР90L2 IM2081 | 3,0*3000 |
| КМ80-65-160/2-5 | 50 | 32 | 44 | 93 | АИР112М2 IM2081 | 7,5*3000 |
| КМ80-65-160а/2-5 | 45 | 28 | 44 | 93 | АИР100L2 IM2081 | 5,5*3000 |
| КМ 80-50-200/2-5 | 50 | 50 | 60 | 185 | АИР160S2жу2 | 15,0*3000 |
| КМ80-50-200а/2-5 | 45 | 40 | 60 | 185 | АИР132М2 IM2081 | 11,0*3000 |
| КМ100-80-160/2-5 | 100 | 32 | 63 | 185 | АИР160S2жу2 | 15,0*3000 |
| КМ100-80-160а/2-5 | 90 | 26 | 63 | 145 | АИР132М2 IM2081 | 11,0*3000 |
| КМ100-65-200/2-5 | 100 | 50 | 74 | 260 | АИР180М2жу2 | 30,0*3000 |
| КМ100-65-200а/2-5 | 90 | 40 | 74 | 240 | АИР160М2 IM2081 | 18,5*3000 |
| КМ100-65-200/4-5 | 50 | 12,5 | - | 102 | АИР100L4ж | 4,0*1500 |
| КМ125-100-160/2-5 | 160 | 30 | - | 220 | АИР180S2 | 22,0*3000 |
| КМЛ 2-50-130/2-5 | 15 | 12 | - | 46 | RA90S2Ж5 | 1,5*3000 |
| КМЛ 2-50-160/2-5 | 20 | 25 | - | 50 | RA100L2Ж5 | 3,0*3000 |
| КМЛ 2-65-130/2-5 | 30 | 17 | - | 61 | RA100L2Ж5 | 3,0*3000 |
| КМЛ 65-160/2-5 | 50 | 32 | - | 100 | АИР112М2Ж | 7,5*3000 |
| КМЛ 2-65-180/2-5 | 30 | 36 | - | 109 | RA132SB2Ж5 | 7,5*3000 |
| КМЛ 65-200/2-5 | 50 | 50 | - | 205 | АИР160М2Ж | 18,5*3000 |
| КМЛ 80-160/2-5 | 100 | 32 | - | 220 | АИР160S2Ж | 15,0*3000 |
| КМЛ 2-80-200/2-5 | 60 | 48 | - | 205 | АИР160S2Ж | 15,0*3000 |
| КМЛ 2-100-160/2-5 | 80 | 26 | - | 190 | АИР160SА2Ж5 | 11,0*3000 |
| КМЛ 2-100-180/2-5 | 100 | 32 | - | 235 | RA160L2Ж5 | 18,5*3000 |
| КМЛ 2-100-200/2-5 | 90 | 49 | - | 235 | А160МВ2Ж5 | 22,0*3000 |

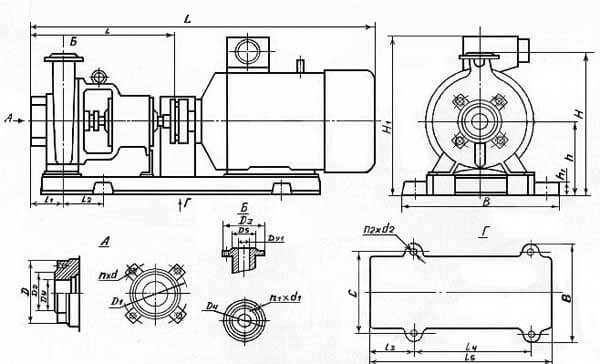

Рис.1. Габаритный чертеж консольного насоса К

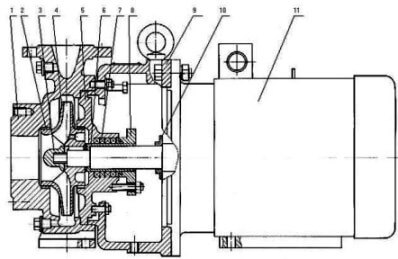

Рис.2. Габаритный чертеж моноблочного консольного насоса КМ
1. корпус насоса КМ; 2. кольцо уплотняющее;
3. гайка рабочего колеса; 4. рабочее колесо; 5. крышка; 6. втулка защитная;
7. сальниковая набивка; 8. крышка сальника; 9. фонарь; 10. кольцо отбойное; 11. двигатель
3. гайка рабочего колеса; 4. рабочее колесо; 5. крышка; 6. втулка защитная;
7. сальниковая набивка; 8. крышка сальника; 9. фонарь; 10. кольцо отбойное; 11. двигатель
