Технические характеристики АХ 100-65-200




Характеристики насосов АХ 100-65-200 для перекачивания химически агрессивных жидкостей, содержащих абразивные частицы.

Таблица технических характеристик насосов
Марка Подача
м³/ч
Напор
м
Об/мин ДКЗ
м
N номин.
квт
АХ 100-65-200 100
60-140
50
55,5-42,5
2900 5,0 19
АХ 100-65-200а 90
56-132
40
45-32,5
2900 5,0 14
Электродвигатели насоса АХ 100-65-200
Марка N квт Обороты/мин
А200М2 37 2900
А200L2 45 2900
А225М2 55 2900

Условное обозначение
АХ(Е)100-65-200(а,б)–К(Е,И)–(СД, 55)-У2, где:
АХ - насос химический для жидкостей с абразивными частицами;
(Е) - для пожароопасных и взрывоопасных производств;
100 - диаметр всасывающего патрубка, мм;
65 - диаметр напорного патрубка, мм;
200 - номинальный диаметр рабочего колеса, мм;
(а, б) - обточки рабочих колес;
К (Е, И) - исполнение материалов проточной части;
СД - двойное сальниковое уплотнение;
55 - двойное торцовое уплотнение;
У2 - климатическое исполнение.

Патрубки насосов:
   всасывающий Ду-100, напорный Ду-65.

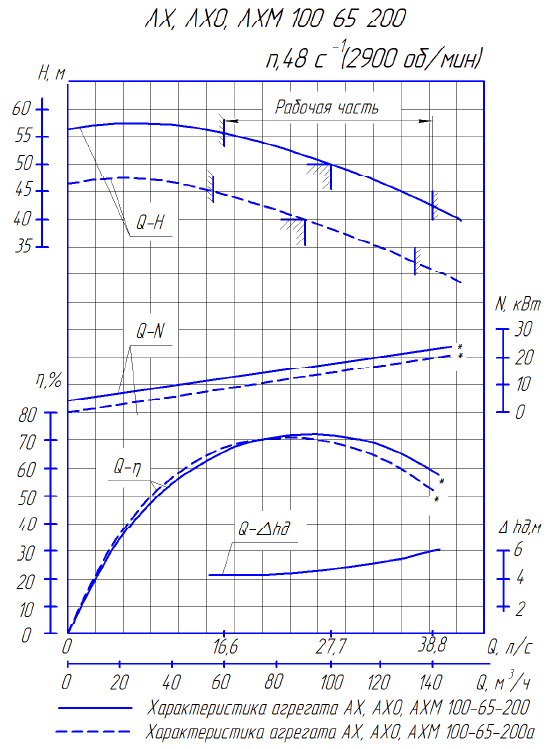

Напорные характеристики АХ 100-65-200

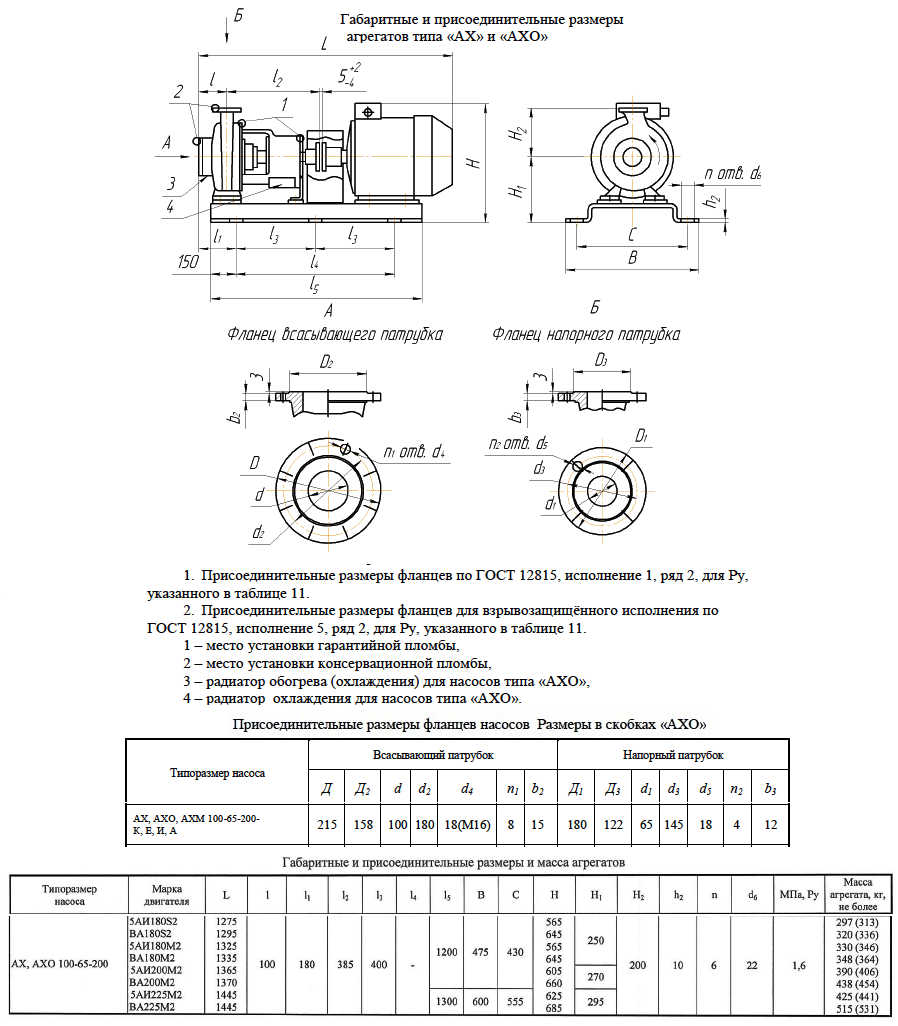

Габаритные и присоединительные размеры,
электродвигатели и вес агрегатов
