Технические характеристики АХ 100-65-400




Характеристики насосов АХ 100-65-400 для жидких агрессивных сред с абразивными включениями.

Таблица технических характеристик насосов
Марка Подача
м³/ч
Напор
м
Об/мин ДКЗ
м
N номин.
квт
АХ 100-65-400 50
37-70
50
50-45,5
1450 3 16
АХ 100-65-400а 44
31-64,2
39
40-35,3
1450 3 12
АХ 100-65-400б 40
28-63
33
33-29,85
1450 3 9
Электродвигатели насоса
Марка N квт Обороты/мин
А180S4 22 1450
А180М4 30 1450
А200М4 37 1450

Условное обозначение АХ 100-65-400
АХ(Е)100-65-400(а,б)–К(Е,И)–СД (55)-У2, где:
АХ - насос химический для жидкостей с абразивными частицами;
(Е) - для пожароопасных и взрывоопасных производств;
100 - диаметр всасывающего патрубка, мм;
65 - диаметр напорного патрубка, мм;
400 - номинальный диаметр рабочего колеса, мм;
(а, б) - обточки рабочих колес;
К (Е, И) - исполнение материалов проточной части;
СД - двойное сальниковое уплотнение;
55 - двойное торцовое уплотнение;
У2 - климатическое исполнение.

Патрубки насосов:
   всасывающий Ду-100, напорный Ду-65.

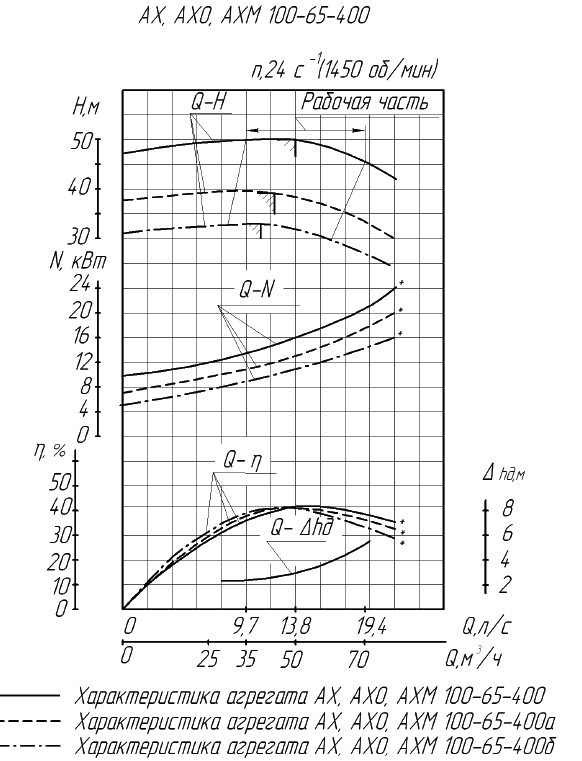

Напорные характеристики АХ 100-65-400

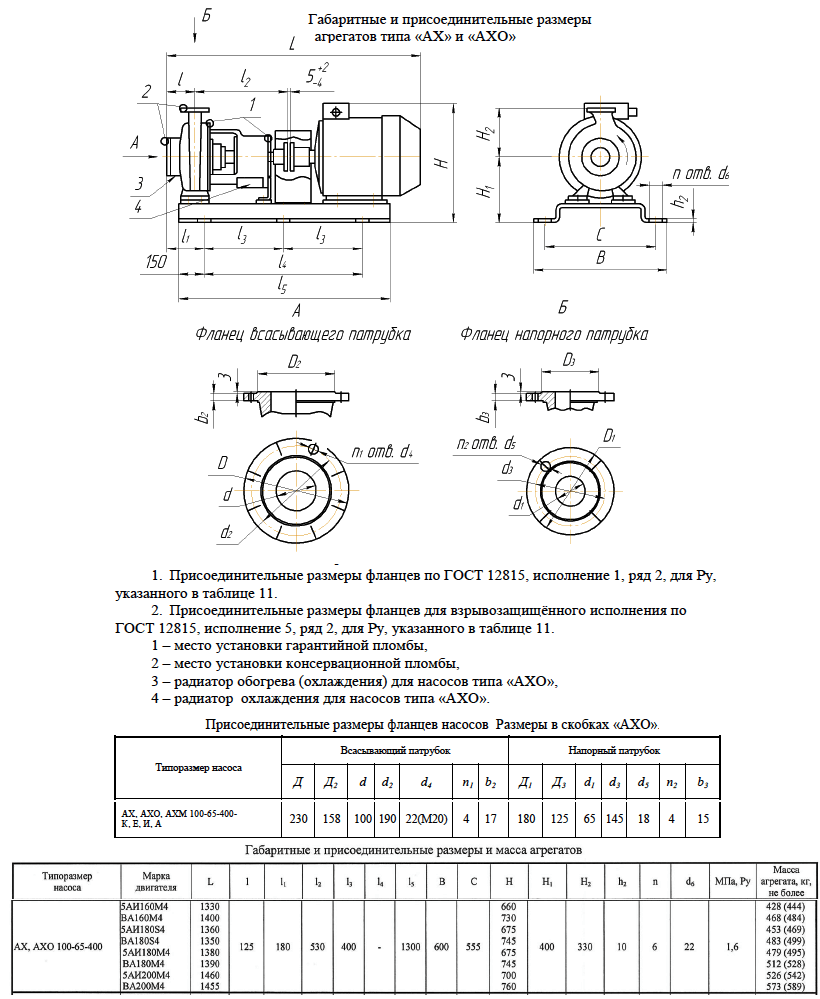

Габаритные и присоединительные размеры,
двигатели и масса агрегатов
