Технические характеристики АХ 125-100-400
Характеристики насосов АХ 125-100-400 для перекачивания агрессивных жидких сред с абразивными включениями.
Таблица технических характеристик насосов
| Марка | Подача м³/ч |
Напор м |
Об/мин | ДКЗ м |
N номин. квт |
| АХ 125-100-400 | 125 80-160 |
50 51-46,5 |
1450 | 4,5 | 28 |
| АХ 125-100-400а | 112 84-140 |
41 42-40 |
1450 | 4,5 | 23 |
| АХ 125-100-400б | 105 60-135 |
35 35-28 |
1450 | 4,5 | 17 |
Электродвигатели насоса
| Марка | N квт | Обороты/мин |
| А200М4 | 37 | 1450 |
| А200L4 | 45 | 1450 |
| А225М4 | 55 | 1450 |
| А280S4 | 75 | 1450 |
Условное обозначение АХ 125-100-400
АХ(Е)125-100-400(а,б)–К(Е,И)–СД (55)-У2, где:
АХ - насос химический для жидкостей с абразивными частицами;
(Е) - для пожароопасных и взрывоопасных производств;
125 - диаметр всасывающего патрубка, мм;
100 - диаметр напорного патрубка, мм;
400 - номинальный диаметр рабочего колеса, мм;
(а, б) - обточки рабочих колес;
К (Е, И) - исполнение материалов проточной части;
СД - двойное сальниковое уплотнение;
55 - двойное торцовое уплотнение;
У2 - климатическое исполнение.
Патрубки насосов:
всасывающий Ду-125, напорный Ду-100.

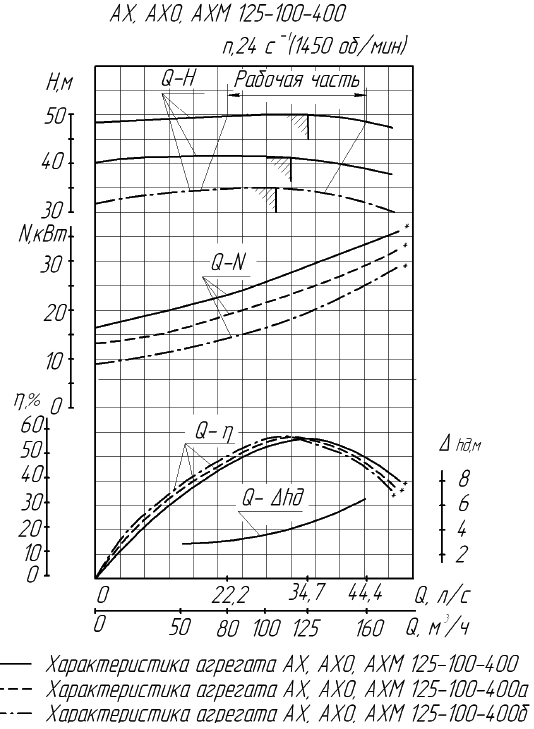

Напорные характеристики АХ 125-100-400
|
|

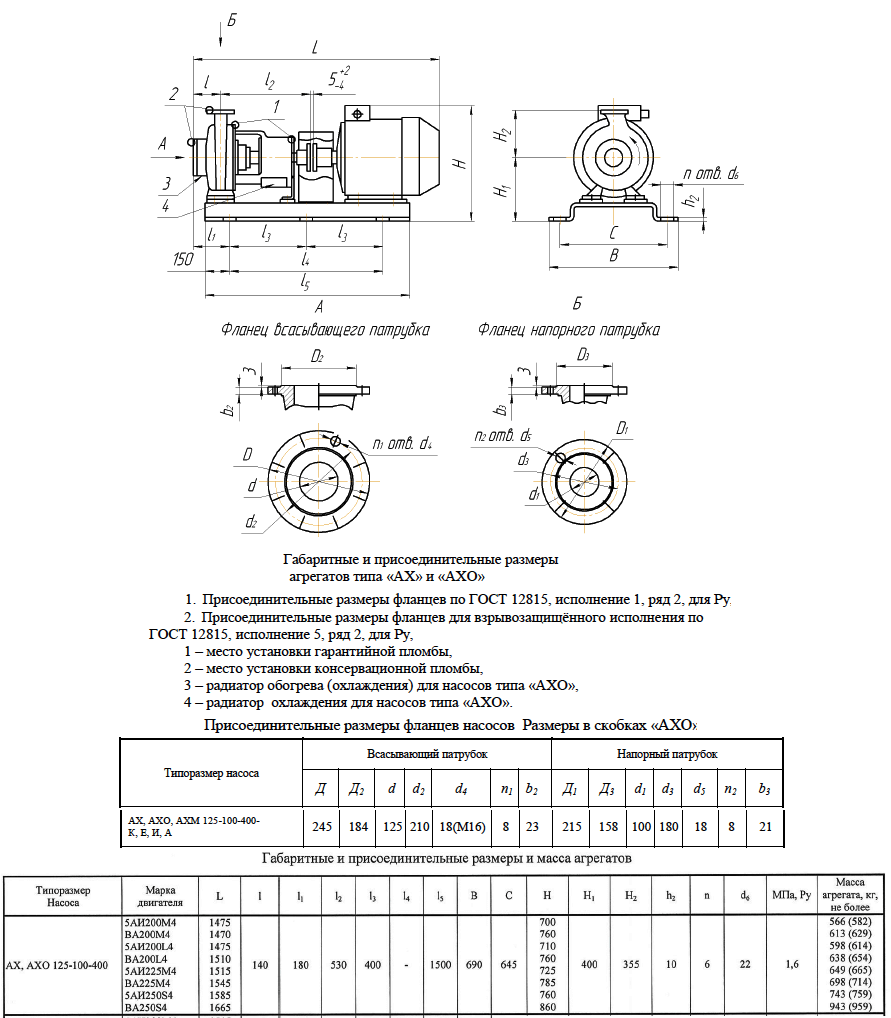

Габаритные и присоединительные размеры, электродвигатели и масса агрегатов
|
