Технические характеристики АХ 125-80-250
Характеристики насосов АХ 125-80-250 для перекачивания агрессивных жидкостей, содержащих абразивные частицы.
Таблица технических характеристик насосов
| Марка | Подача м³/ч |
Напор м |
Об/мин | ДКЗ м |
N номин. квт |
| АХ 125-80-250 | 80 65-165 |
20 32-30 |
1450 | 4,0 | 8,6 |
Электродвигатели насоса
| Марка | N квт | Обороты/мин |
| А160S4 | 15 | 1450 |
| А160М4 | 18,5 | 1450 |
| А180S4 | 22 | 1450 |
Условное обозначение АХ 125-80-250
АХ(Е)125-80-250(а,б)–К(Е,И)–(СД, 55)-У2, где:
АХ - насос химический для жидкостей с абразивными частицами;
(Е) - для пожароопасных и взрывоопасных производств;
125 - диаметр всасывающего патрубка, мм;
80- диаметр напорного патрубка, мм;
250 - номинальный диаметр рабочего колеса, мм;
(а, б) - обточки рабочих колес;
К (Е, И) - исполнение материалов проточной части;
СД - двойное сальниковое уплотнение;
55 - двойное торцовое уплотнение;
У2 - климатическое исполнение.
Патрубки насосов:
всасывающий Ду-125, напорный Ду-80.

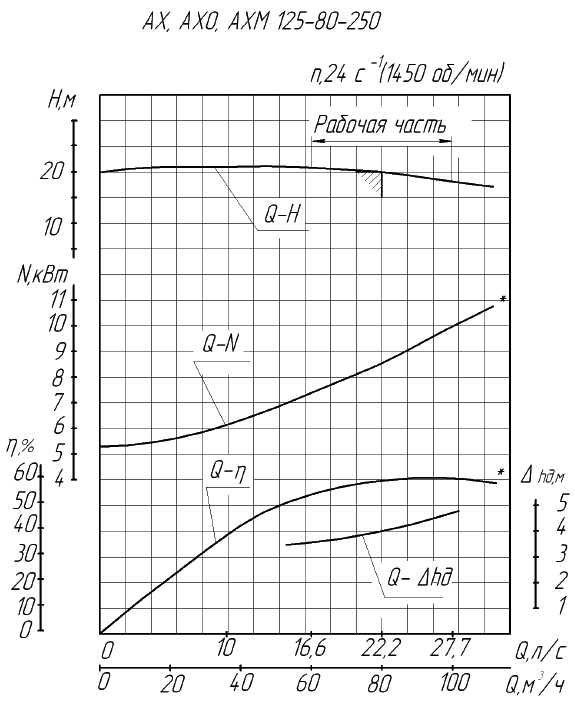

Напорные характеристики АХ 125-80-250
|
|

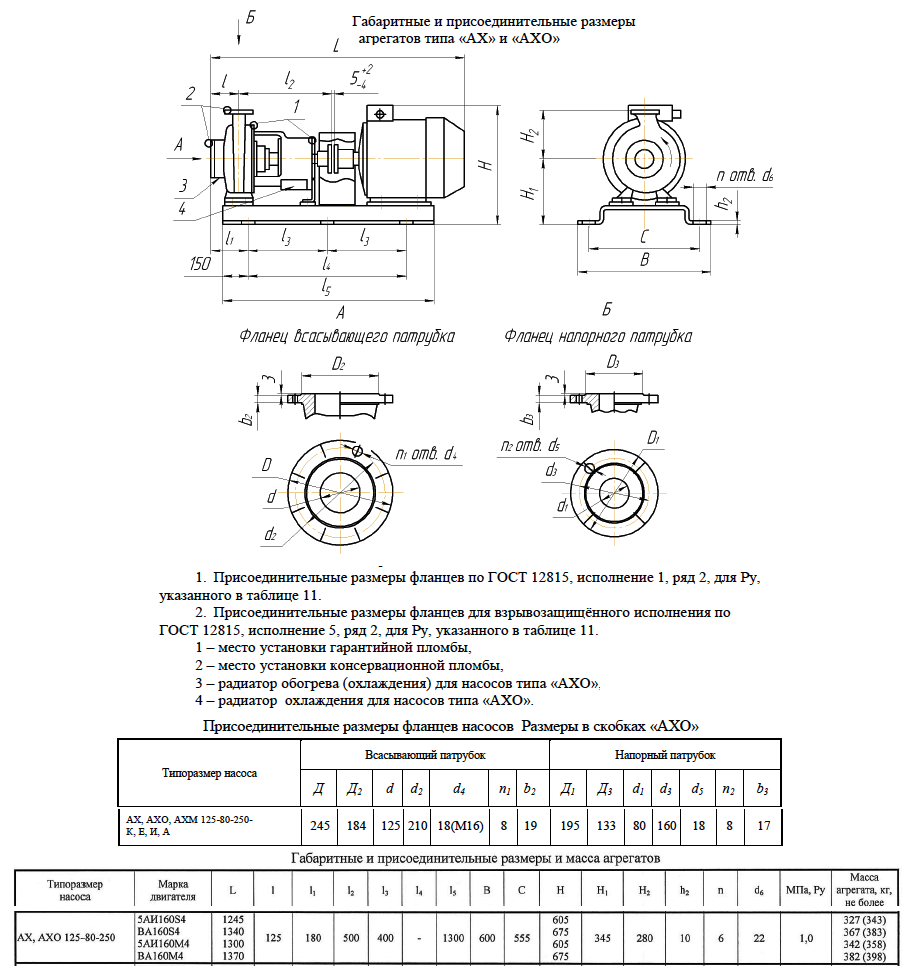

Габаритные и присоединительные размеры, электродвигатели и вес агрегатов
|
