Технические характеристики АХ 150-125-400
Характеристики насосов АХ 150-125-400 для перекачки агрессивных жидких сред с абразивными включениями.
Таблица технических характеристик насосов
| Марка | Подача м³/ч |
Напор м |
Об/мин | ДКЗ м |
N номин. квт |
| АХ 150-125-400 | 125 150-250 |
50 50,8-47,5 |
1450 | 6 | 44 |
| АХ 150-125-400а | 180 135-240 |
41 40,5-38 |
1450 | 6 | 37 |
Электродвигатели насоса
| Марка | N квт | Обороты/мин |
| А250S4 | 75 | 1450 |
| А250М4 | 90 | 1450 |
| А280S4 | 110 | 1450 |
Условное обозначение АХ 150-125-400
АХ(Е)150-125-400(а,б)–К(Е,И)–СД (55)-У2, где:
АХ - насос химический для жидкостей с абразивными частицами;
(Е) - для пожароопасных и взрывоопасных производств;
150 - диаметр всасывающего патрубка, мм;
125 - диаметр напорного патрубка, мм;
400 - номинальный диаметр рабочего колеса, мм;
(а, б) - обточки рабочих колес;
К (Е, И) - исполнение материалов проточной части;
СД - двойное сальниковое уплотнение;
55 - двойное торцовое уплотнение;
У2 - климатическое исполнение.
Патрубки насосов:
всасывающий Ду-150, напорный Ду-125.

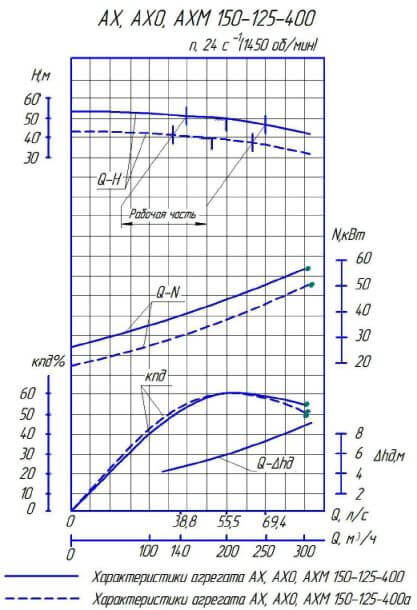

Напорные характеристики АХ 150-125-400
|
|

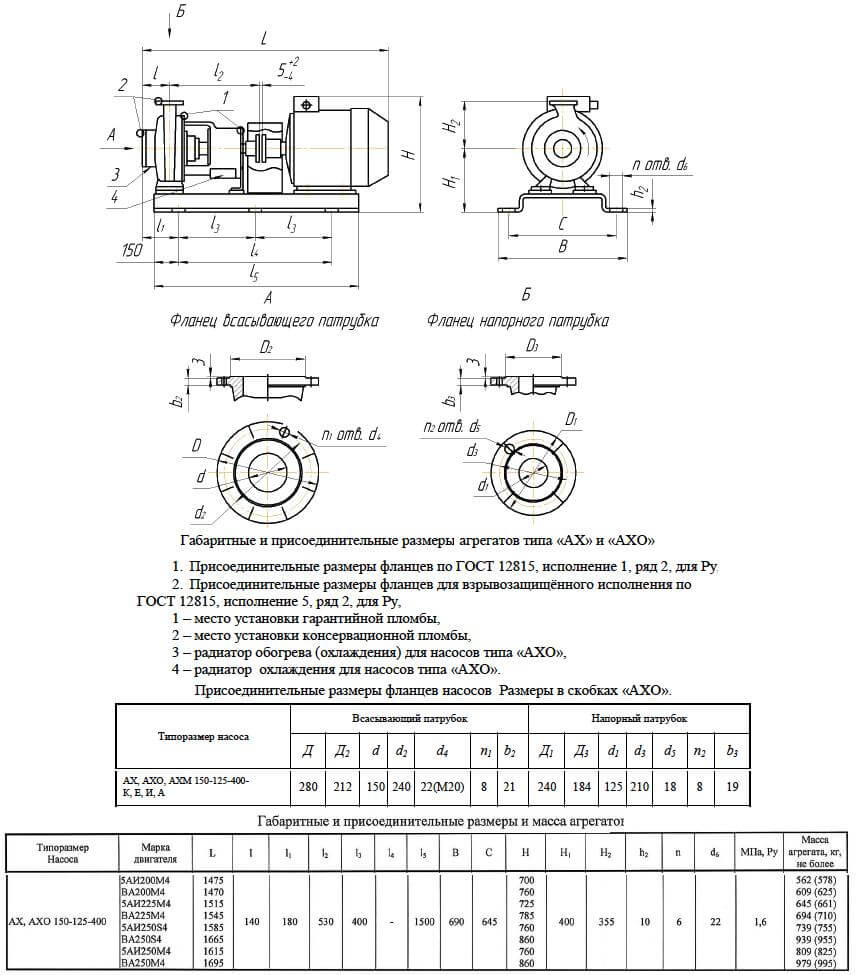

Габаритные и присоединительные размеры, двигатели и масса агрегатов
|
