Технические характеристики АХ 315/50
Характеристики насосов АХ 315/50 для перекачивания агрессивных жидкостей, содержащих абразивные частицы.
Таблица технических характеристик насосов
| Марка | Подача м³/ч |
Напор м |
Об/мин | ДКЗ м |
N номин. квт |
| АХ 315/50 | 310 240-400 |
50 52-46 |
1450 | 6 | 63 |
| АХ 315/50а | 285 215-385 |
40 41-37 |
1450 | 6 | 45 |
| АХ 315/50б | 260 195-360 |
32 33-29 |
1450 | 6 | 33 |
Электродвигатели насосов
| Марка | N квт | Обороты/мин |
| А250S4 | 75 | 1450 |
| А250М4 | 90 | 1450 |
| А280S4 | 110 | 1450 |
Условное обозначение
АХ 315/50–И–55-У2, где:
АХ - насос химический для жидкостей с абразивными частицами;
315 - номинальная подача, м³/час;
50 - номинальный напор, м;
И - исполнение материалов проточной части;
55 - двойное торцовое уплотнение;
У - климатическое исполнение;.
2 - категория размещения.
Патрубки насосов:
всасывающий Ду-200, напорный Ду-150.

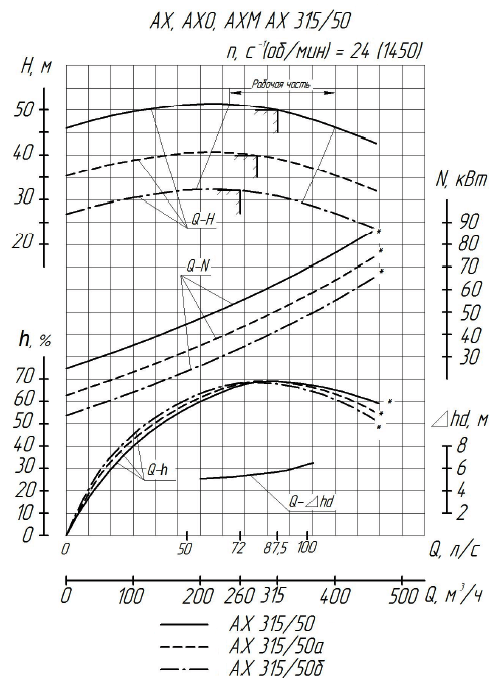

Напорные характеристики АХ 315/50
|
|

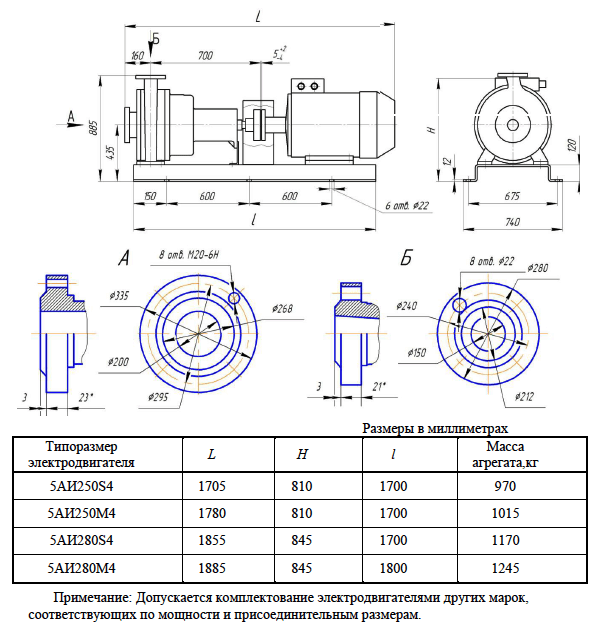

Габаритные и присоединительные размеры, электродвигатели и вес агрегатов
|
