Технические характеристики АХ 40-25-125
Характеристики насосов АХ 40-25-125 для перекачивания агрессивных жидкостей, содержащих абразивные частицы.
Таблица технических характеристик насосов
| Марка | Подача м³/ч |
Напор м |
Об/мин | ДКЗ м |
Мощн. номин. квт |
| АХ 40-25-125 | 6,3 3-9 |
20 24-16 |
2900 | 3,5 | 07 |
| АХ 40-25-125а | 6 2-8 |
17 22-14 |
2900 | 3,5 | 0,6 |
| АХ 40-25-125б | 5 1,8-7 |
12,5 14-9 |
2900 | 3,5 | 0,4 |
Электродвигатели насоса АХ 40-25-125
| Марка | N/ квт | Обороты/мин |
| А80В2 | 2,2 | 2900 |
| А90L2 | 3 | 2900 |
| А100S2 | 4 | 2900 |
Условное обозначение АХ 40-25-125
АХ(Е)40-25-125(а,б)–К(Е,И,А,Н)–(СД, 55)-У2, где:
АХ - насос химический для жидкостей с абразивными частицами;
(Е) - для пожароопасных и взрывоопасных производств;
40 - диаметр всасывающего патрубка, мм;
25 - диаметр напорного патрубка, мм;
125 - номинальный диаметр рабочего колеса, мм;
(а, б) - обточки рабочего колеса (первая, вторая);
К (Е, И, А, Н) - исполнение материалов проточной части;
СД - двойное сальниковое уплотнение;
55 - двойное торцовое уплотнение;
У2 - климатическое исполнение.

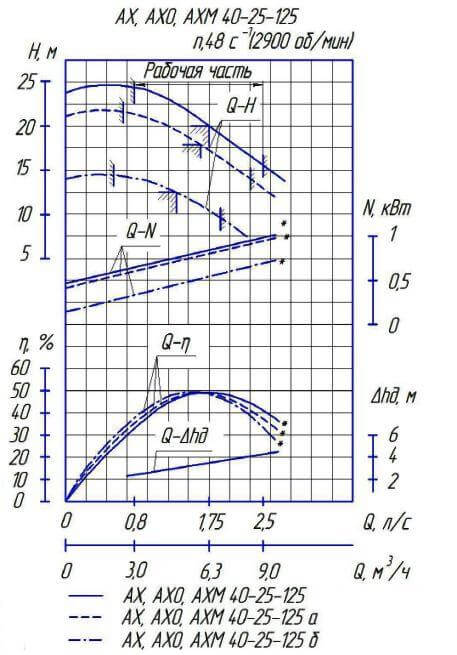

Напорные характеристики
|
|

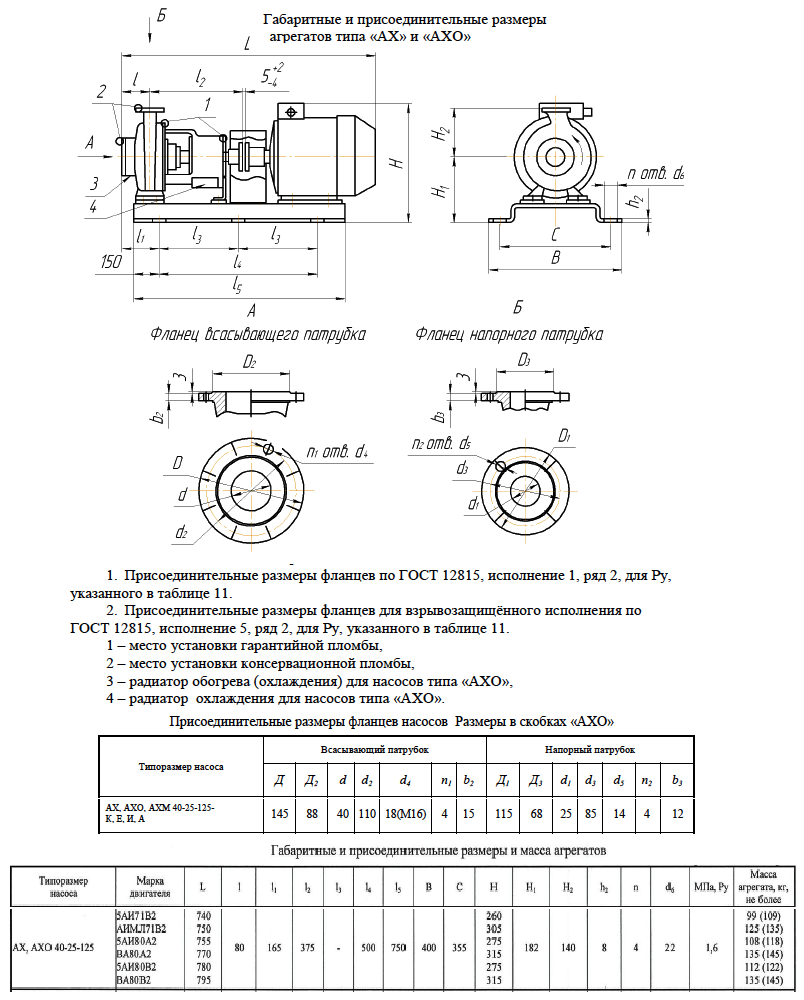

Габаритные и присоединительные размеры, электродвигатели и вес агрегатов
|
