Технические характеристики АХ 50-32-200
Технические характеристики насосов АХ 50-32-200 для перекачивания химически активных и нейтральных жидких сред, содержащих включения, в том числе абразивные частицы.
Условное обозначение насоса
АХ (Е) 50-32-200(а,б) – К(Е,И,А,Н) – (СД, 55)
АХ - насос химический для жидкостей с абразивными частицами;
(Е) - для пожароопасных и взрывоопасных производств;
50 - диаметр всасывающего патрубка, мм;
32 - диаметр напорного патрубка, мм;
200 - номинальный диаметр рабочего колеса, мм;
(а, б) - обточка рабочего колеса (первая и вторая);
К (Е, И, А, Н) - исполнение материала проточной части;
СД - двойной сальник;
55 - торцовое двойное уплотнение;
У2 - исполнение климатическое.
Технические характеристики насосов
| Марка | Подача м³/ч |
Напор м |
Об/мин | ДКЗ м |
Мощн. номин. квт |
| АХ 50-32-200 | 12,5 | 50 | 2900 | 3,5 | 5,3 |
| АХ 50-32-200а | 11,5 | 40 | 2900 | 3,5 | 4,0 |
| АХ 50-32-200б | 10 | 32 | 2900 | 3,5 | 2,9 |
Электродвигатели насоса АХ 50-32-200
| Марка | N/ квт | Обороты/мин |
| А112М2 | 7,5 | 2900 |
| А132М2 | 11,0 | 2900 |
| А160S2 | 15,0 | 2900 |
| А160М2 | 18,5 | 2900 |

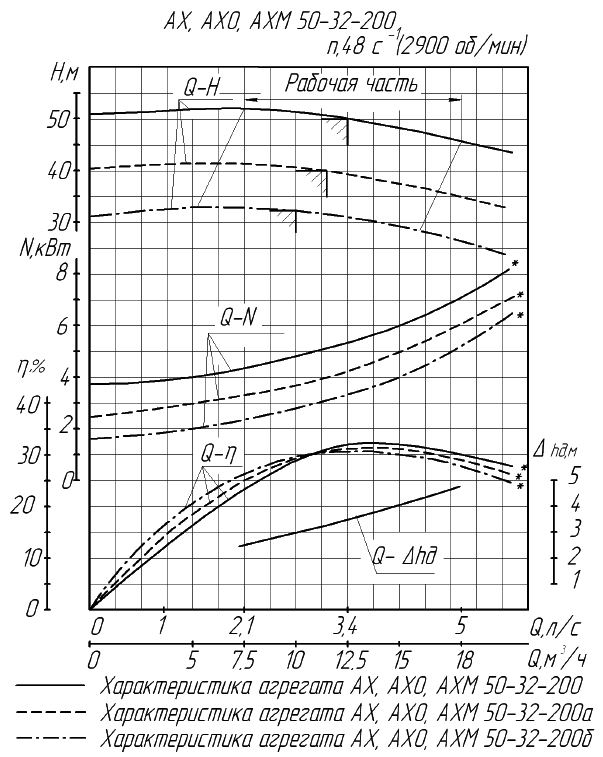

Напорные характеристики
|
|

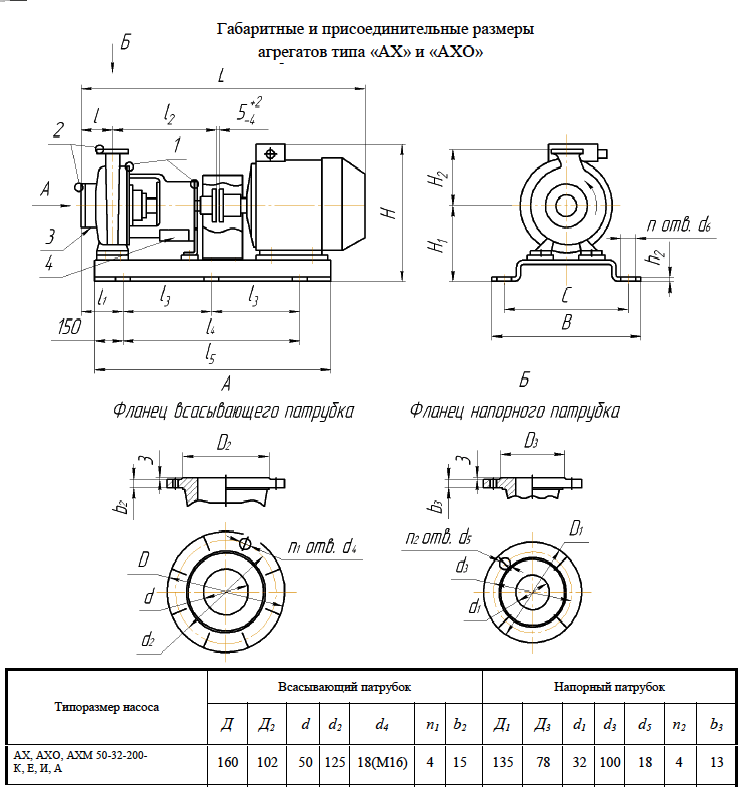

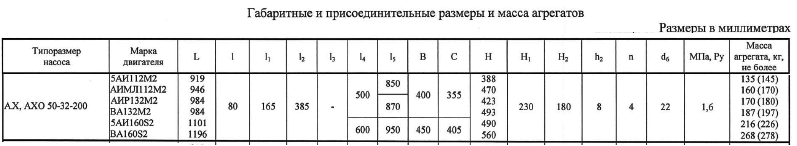

Габаритные и присоединительные размеры электродвигатели и масса агрегата
|
