Характеристики циркуляционного насоса ЦНЛ
Технические характеристики - циркуляционный насос ЦНЛ, предназначенный для осуществления циркуляции воды в системах водоснабжения и отопления.
Циркуляционные насосы ЦНЛ, по конструкции, моноблочные малошумные центробежные насосы с фланцевыми патрубками, расположенными "в линию".
Для осуществления привода агрегатов применяются электродвигатели.
Как правило, циркуляционный линейный насос комплектуют трехфазным общепромышленным электродвигателем, в качестве которого используется асинхронный электродвигатель с числом оборотов 1450 или 3000 в минуту, напряжением 220В или 380В.
В моноблочных циркуляционных насосах могут использоваться конденсаторные однофазные и взрывозащищенные электродвигатели.
Технические характеристики циркуляционных насосов ЦНЛ приведены в таблице №1.

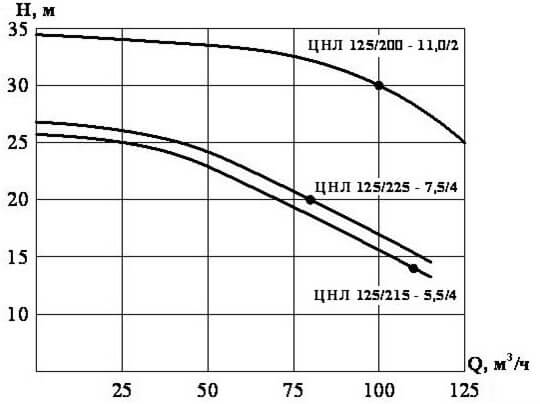

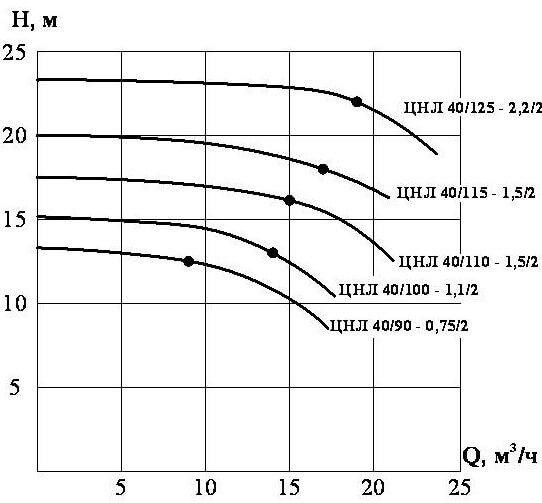

На рис. 1 - рабочие характеристики циркуляционных электронасосов, рис. 2 - чертеж насоса ЦНЛ с описанием.
| Марка насоса | Подача м³/ч |
Напор м |
кВт |
| Циркуляционные насосы с 3-х фазными двигателями 220/380 В, 2900 об/мин |
|||
| ЦНЛ 15/60-0,09/2 | 1,0 | 0,75 | 0,09 |
| ЦНЛ 15/65-0,12/2 | 1,5 | 2,0 | 0,12 |
| ЦНЛ 15/70-0,18/2 | 2,2 | 4,2 | 0,18 |
| ЦНЛ 15/80-0,25/2 | 3,0 | 6,5 | 0,25 |
| ЦНЛ 20/70-0,18/2 | 3,0 | 4,5 | 0,18 |
| ЦНЛ 20/80-0,25/2 | 4,5 | 6,0 | 0,25 |
| ЦНЛ 20/70-0,37/2 | 7,0 | 6,5 | 0,37 |
| ЦНЛ 20/85-0,37/2 | 7,5 | 7,0 | 0,37 |
| ЦНЛ 20/90-0,55/2 | 6,0 | 10,0 | 0,55 |
| ЦНЛ 25/70-0,18/2 | 3,5 | 3,0 | 0,18 |
| ЦНЛ 25/80-0,25/2 | 4,0 | 3,2 | 0,25 |
| ЦНЛ 25/85-0,37/2 | 6,3 | 3,5 | 0,37 |
| ЦНЛ 25/90-0,37/2 | 6,5 | 8,0 | 0,37 |
| ЦНЛ 25/100-0,55/2 | 10,0 | 10,5 | 0,55 |
| ЦНЛ 32/90–0,75/2 | 8,0 | 12, 0 | 0,75 |
| ЦНЛ 32/100-1,1/2 | 12,5 | 16,5 | 1,1 |
| ЦНЛ 32/105-1,5/2 | 16 | 18,0 | 1,5 |
| ЦНЛ 32/110-2,2/2 | 16,5 | 20,0 | 2,2 |
| ЦНЛ 40/90-0,75/2 | 9 | 12,5 | 0,75 |
| ЦНЛ 40/100-1,1/2 | 14 | 13,0 | 1,1 |
| ЦНЛ 40/110-1,5/2 | 15 | 16,0 | 1,5 |
| ЦНЛ 40/115-1,5/2 | 17 | 18,0 | 1,5 |
| ЦНЛ 40/125-2,2/2 | 19 | 22,0 | 2,2 |
| ЦНЛ 50/100-0,75/2 | 15 | 11,0 | 0,75 |
| ЦНЛ 50/115-1,1/2 | 17 | 12,0 | 1,1 |
| ЦНЛ 50/125-1,5/2 | 21 | 18,0 | 1,5 |
| ЦНЛ 50/130-2,2/2 | 25 | 19,0 | 2,2 |
| ЦНЛ 50/140-3,0/2 | 28 | 21,0 | 3,0 |
| ЦНЛ 50/160-4,0/2 | 30 | 25,0 | 4,0 |
| ЦНЛ 50/180-5,5/2 | 32 | 28,0 | 5,5 |
| ЦНЛ 65/115 –1,1/2 | 16 | 10,0 | 1,1 |
| ЦНЛ 65/125-1,5/2 | 18 | 16,0 | 1,5 |
| ЦНЛ 65/136-2,2/2 | 25 | 18,0 | 2,2 |
| ЦНЛ 65/140-3,0/2 | 30 | 20,0 | 3,0 |
| ЦНЛ 65/145-4,0/2 | 34 | 24,0 | 4,0 |
| ЦНЛ 65/150-5,5/2 | 35 | 26,0 | 5,5 |
| ЦНЛ 80/140-3,0/2 | 30 | 23,0 | 3,0 |
| ЦНЛ 80/150-4,0/2 | 33 | 26,0 | 4,0 |
| ЦНЛ 80/160-5,5/2 | 37 | 30,0 | 5,5 |
| ЦНЛ 80/170-7,5/2 | 40 | 31 | 7,5 |
| ЦНЛ 100/190-7,5/2 | 46 | 30 | 7,5 |
| ЦНЛ 100/190-11,0/2 | 50 | 32 | 11,0 |
| ЦНЛ 125/185-11,0/2 | 100 | 30 | 11,0 |
| ЦНЛ 125/200-11,0/2 | 105 | 30 | 11,0 |
| ЦНЛ 150/200-15,0/2 | 150 | 30 | 15,0 |
| Циркуляционные насосы с 3-х фазными двигателями 220/380 В, 1450 об/мин |
|||
| ЦНЛ 25/80-0,12/4 | 2,0 | 0,9 | 0,12 |
| ЦНЛ 25/90-0,18/4 | 3,0 | 1,0 | 0,18 |
| ЦНЛ 25/100-0,25/4 | 4,0 | 2,0 | 0,25 |
| ЦНЛ 25/105-0,37/4 | 5,0 | 2,5 | 0,37 |
| ЦНЛ 32/90-0,55/4 | 4,0 | 3,5 | 0,55 |
| ЦНЛ 32/100-0,75/4 | 6,3 | 4,0 | 0,75 |
| ЦНЛ 32/110-1,1/4 | 6,0 | 4,5 | 1,1 |
| ЦНЛ 40/90-0,55/4 | 7,0 | 2,5 | 0,55 |
| ЦНЛ 40/100-0,75/4 | 9,8 | 2,8 | 0,75 |
| ЦНЛ 40/110-1,1/4 | 11,0 | 3,0 | 1,1 |
| ЦНЛ 40/115-1,1/4 | 12,5 | 4,0 | 1,1 |
| ЦНЛ 40/125-1,5/4 | 13,5 | 4,8 | 1,5 |
| ЦНЛ 50/115-0,55/4 | 12,6 | 4,5 | 0,55 |
| ЦНЛ 50/125-0,75/4 | 14 | 5,0 | 0,75 |
| ЦНЛ 50/140-0,75/4 | 15 | 6,0 | 0,75 |
| ЦНЛ 50/150-1,1/4 | 17 | 7,0 | 1,1 |
| ЦНЛ 50/160-1,1/4 | 18,5 | 7,5 | 1,1 |
| ЦНЛ 50/170-1,5/4 | 22,3 | 8,5 | 1,5 |
| ЦНЛ 50/180-2,2/4 | 24 | 11,0 | 2,2 |
| ЦНЛ 65/125-0,55/4 | 15 | 4,0 | 0,55 |
| ЦНЛ 65/140-0,75/4 | 20 | 4,8 | 0,75 |
| ЦНЛ 65/145-1,1/4 | 23 | 5,0 | 1,1 |
| ЦНЛ 65/150-1,5/4 | 25 | 6,0 | 1,5 |
| ЦНЛ 80/140-0,75/4 | 22 | 5,8 | 0,75 |
| ЦНЛ 80/150-1,1/4 | 25 | 6,5 | 1,1 |
| ЦНЛ 80/155-1,5/4 | 30 | 7,3 | 1,5 |
| ЦНЛ 80/160-2,2/4 | 32 | 10,0 | 2,2 |
| ЦНЛ 100/190-5,5/4 | 38 | 18 | 5,5 |
| ЦНЛ 125/205-5,5/4 | 80 | 20 | 5,5 |
| ЦНЛ 125/215-7,5/4 | 100 | 14 | 7,5 |
| ЦНЛ 125/225-11,0/4 | 110 | 14 | 11,0 |
| ЦНЛ 150/250-7,5/4 | 130 | 16 | 7,5 |
| ЦНЛ 150/270-11,0/4 | 200 | 14 | 11,0 |
 |  |
 |  |
 |  |
 |  |
1. Корпус 2. Фонарь 3. Рабочее колесо 4. Вал
5. Муфта 6. Гайка с левой резьбой 7. Торцевое уплотнение
8. Двигатель 9. Крепёж 10. Уплотнение из паронита
