Циркуляционный насос ЦНЛ

Опыт работы с потребителями насосного оборудования показывает, что по наименованию "циркуляционные насосы" определить марку электронасоса или его группу невозможно.
Уточняя конкретные условия работы, схему перекачки, приходишь к убеждению о многообразии групп, применяемых в качестве циркуляционных электронасосов.

Можно выделить циркуляционные промышленные насосы в некоторые основные группы:
- Консольные насосы КМ, К, КМЛ, ЛМ, ЦМЛ, используемые в качестве циркуляционных в небольших системах горячего водоснабжения, кондиционирования воздуха.
- Горизонтальные насосы Д, 1Д с рабочим колесом двустороннего входа, используемые в крупных системах централизованного горячего водоснабжения, кондиционирования воздуха.
- Циркуляционный насос ЦНЛ линейный (зарубежное название "in-linе"), применяемый в системах отопления, снабжения горячей водой жилых, общественных зданий. В эту группу входят малошумные центробежные электронасосы с "мокрым" ("сухим") ротором, имеющие торцевое уплотнение и общепромышленные электродвигатели.

Технические характеристики
Конструктивно насос ЦНЛ - линейный, бесфундаментный, малошумный циркуляционный насос. Предназначен насос модификации ЦНЛ для работы в системе отопления и горячего водоснабжения.
Центробежные насосы циркуляционные ЦНЛ перекачивает воду температурой 85°C и выше, содержанием механических примесей не более 0,1% по объёму, размером не более 0,2 мм.

Насос циркуляционный ЦНЛ крепится непосредственно на трубопроводе (бесфундаментная установка) или, если он имеет собственную опору, на фундаменте.
Уплотнение вала одинарное торцовое.
Проточная часть – чугун, бронза, хромоникелевая сталь.

Для привода линейных циркуляционных насосов ЦНЛ с торцовым уплотнением, относящихся к группе электронасосов с "сухим ротором", используются общепромышленные асинхронные электродвигатели.
Циркуляционный электроагрегат с "мокрым ротором" имеет герметичную конструкцию, ротор электродвигателя вращается в перекачиваемой жидкости. Ею смазываются и охлаждаются подшипники скольжения. Насосная часть циркуляционного насоса ЦНЛ отделяется от электродвигателя (электрической части) герметизирующей гильзой. Такие насосы с мокрым ротором считаются самыми малошумными.
Температура среды, которую перекачивает малошумный насос циркуляционный, от 70°C и выше.

Основное требование при работе насосного агрегата ЦНЛ с "мокрым ротором" - отсутствие механических примесей в перекачиваемой среде, необходимость применения механических фильтров.

Одноступенчатый линейный циркуляционный насос серии ЦНЛ оснащен монолитным открытым рабочим колесом и характеризуется "малошумностью" и блочной конструкцией. Отличается насос малым весом (на 30-50% меньше зарубежных аналогов).

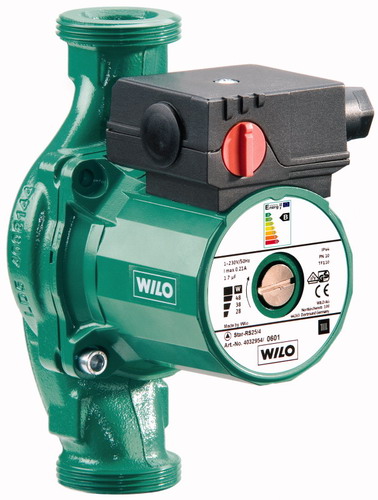

Малошумный циркуляционный насос ЦНЛ отечественного производства заменяет в сети зарубежные аналоги, среди которых можно отметить насосы Grundfos - UPS, Nocchi - SR3, R2S для закрытых отопительных систем, насосы Wilo - Wilo STAR-Z с мокрым ротором и с резьбовым соединением.
