Технические характеристики насоса К 100-65-250

Цены: 43 310 руб. с ндс (б/дв, б/р)
            51 650 руб. с ндс (б/дв, н/р)
       131 450 руб. с ндс (37 квт)
       140 650 руб. с ндс (45 квт)
               запрос руб. с ндс (45 квт/2-5)

Консольный насос К 100-65-250Технические характеристики насоса консольного К 100-65-250.
Назначение электроагрегата: перекачка технической воды и неагрессивных жидкостей, сходных с водой по основным свойствам (активность, плотность и вязкость).

В электронасосе консольный насос К 100-65-250 оснащается трехфазным электроприводом, в качестве которого используется общепромышленный или взрывобезопасный электродвигатель.
Тип электропривода электронасоса - асинхронный электродвигатель с короткозамкнутым ротором.
Взрывозащищенный электродвигатель устанавливают в консольный насосный агрегат, оснащенный торцовым уплотнением и предназначенный для работы во взрывоопасных производствах.

По заявке потребителя в консольный насосный агрегат может устанавливаться преобразователь частоты переменного тока на соответствующую мощность электродвигателя.

Условное обозначение
1 К 100-65-250 С(т)-У3.1, где
- 1: модификация;
- К: консольный насос;
- 100: диаметр входного патрубка, мм;
- 65: диаметр патрубка на выходе, мм;
- 250: условный диаметр рабочего колеса, мм;
- С(т): сальниковое (торцовое) уплотнение;
- У: климатическое исполнение;
- 3.1: категория размещения.

Электроподключение К 100-65-250
- ток: переменный;
- напряжение: 220/380 В;
- частота тока: 50 Гц.

Таблица 1: Технические характеристики консольных насосов К 100-65-250.

Таблица 1. Технические характеристики насосов
Марка Подача
м³/ч
Напор
м
Двигатель
квт
Двигатель
об/мин
Масса
насоса/агрегата
кг
К 100-65-250 100 80 45 2900 90/426
К 100-65-250"а" 80 70 37 2900 90/405
К 100-65-250"б" 80 60 30 2900 90/346

Максимальная мощность, потребляемая насосом - 40 квт.
КПД - 67%.
Давление на входе в насос 3,5 кгс/см² (0,35 МПа).

Патрубки К 100-65-250 фланцевые - всасывающий Ду-100, Ру-6 кгс/см², напорный Ду-65, Ру-16 кгс/см².
Консольный насос в стандартном исполнении комплектуется двигателем АИР 200L2.
Допускаемый кавитационный запас (ДКЗ) до 4,5 м.
Уровень звука на расстоянии 1 м от контура агрегата 90 дБА.
Утечка воды через сальниковое уплотнение 0,3-2,0 л/час, торцовое не более 0,03 л/час.

Насос К 100-65-250 должен оснащаться сертифицированным электродвигателем, который должен соответствовать требованиям ГОСТ РМЭК 60204-1-2007, раздел 14.

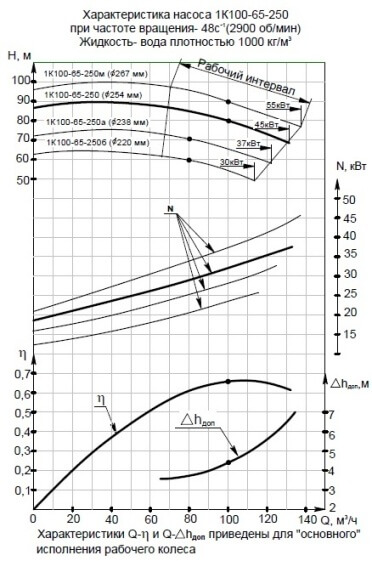

Рис. 1. Рабочие характеристики насоса (2900 об/мин).
Рис. 2. Габаритный чертеж насоса.

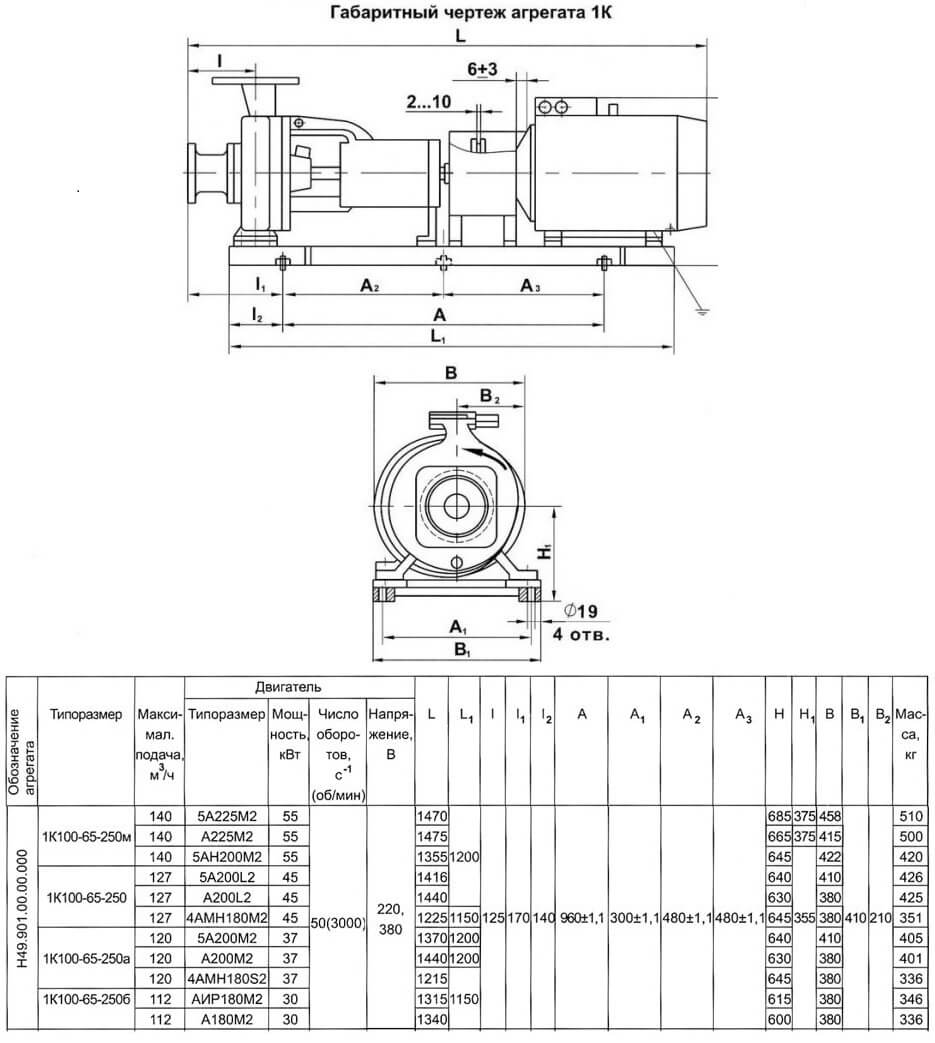

Рис. 3. Габаритный чертеж консольного электроагрегата


Рис.1 Рабочие характеристики насоса

Рис.2 Габаритный чертеж насоса

Рис.3 Габаритный чертеж насосного агрегата К 100-65-250
