Технические характеристики - насос К 8/18

Характеристики и параметры консольного насоса К 8/18 (базовое исполнение):
- подача: 8 м³/час;
- диапазон подачи: от 5,5 до 13 м³/час;
- напор: 18 м;
- диапазон напора: от 20 до 16 м;
- диаметр рабочего колеса: 128 мм;
- мощность электродвигателя: 1,1 квт (АИР 80А2), 2,2 квт (АИР 80В2);
- число оборотов: 3000 в минуту;
- допускаемый кавитационный запас: не более 3,8 м;
- масса насоса: 32 кг;
- масса агрегата К 8/18: 62 кг (1,5 квт), 66 кг (2,2 квт).

Рис. 1: характеристики напорные в стандартном исполнении и с обточкой рабочего колеса.

Рис. 2: габаритные и присоединительные размеры насоса.

Рис. 3: габаритные размеры насосного электроагрегата.

Рис. 4: присоединительные размеры насосного агрегата.

Электропитание насоса К 8/18:
Переменный ток, напряжение сети 380В, 220В, частота 50 Гц.

Насосы оснащены рабочими колесами с односторонним подводом перекачиваемой воды.
Применяются в промышленных и городских системах водоснабжения.

По техническим свойствам К 8/18 - одноступенчатые с сальниковым уплотнением вала центробежные насосы.
Для привода насосного агрегата используется электродвигатели общепромышленного назначения (асинхронные двигатели серии АИР).

Насосной промышленностью выпускаются насосы К 8/18 базового исполнения и с обточкой рабочего колеса - "а".

По параметрам заменяют консольные насосы 1,5К-6, 1,5К8.
Климатическое исполнение, категория размещения насосов - У 3.1.

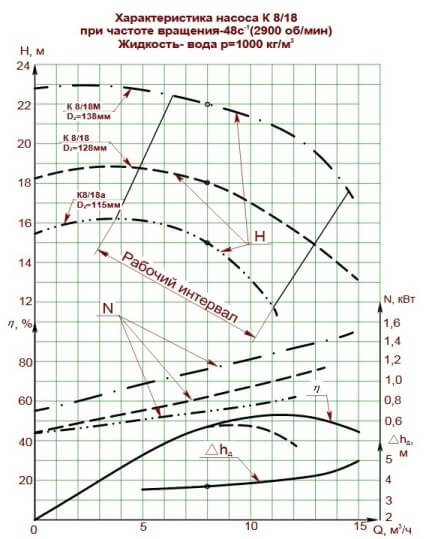

Рис.1 Напорные характеристики насоса

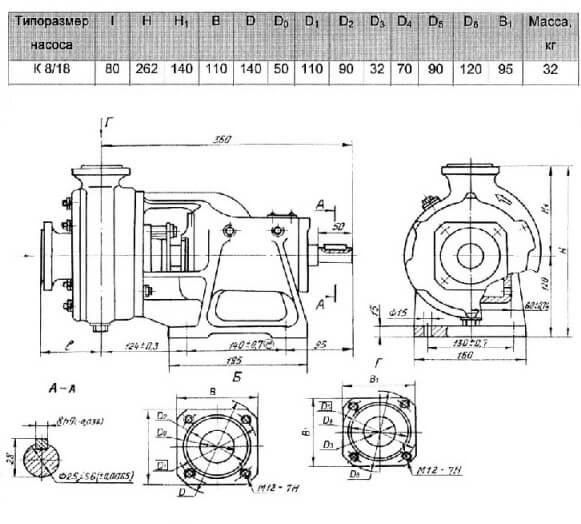

Рис.2 Габаритные и присоединительные размеры насоса

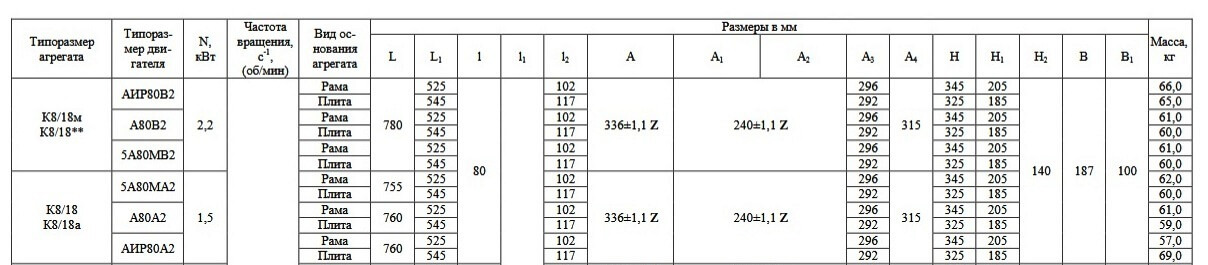

Рис.3 Габаритные размеры агрегата

Рис.4 Габаритные и присоединительные размеры агрегата К 8/18
