Технические характеристики насоса КМ 100-65-200/4-5
Технические характеристики консольного насоса моноблочного КМ 100-65-200/4-5.
Насосный агрегат предназначен для перекачки в системах отопления, водоснабжения, пожаротушения питьевой воды и воды промышленно-хозяйственного применения, а также неагрессивных жидкостей, сходных с водой по основным свойствам.
Моноблочный консольный насос КМ 100-65-200/4-5 комплектуется приводом, в качестве которого устанавливается трех фазный электродвигатель.
Тип привода насоса - асинхронный электродвигатель с короткозамкнутым ротором общепромышленного назначения.
Преобразователь частоты переменного тока и асинхронный взрывозащищенный электродвигатель, устанавливается в агрегат по специальной заявке заказчика.
Электронасосы могут комплектоваться двигателями с пониженным уровнем шума.
Условное обозначение
КМ 100-65-200/4-5, где
- КМ: насос консольный моноблочный;
- 100: диаметр входного патрубка, мм;
- 65: диаметр патрубка на выходе, мм;
- 200: условный диаметр рабочего колеса, мм;
- 4: условное обозначение частоты вращения электродвигателя (4-1450 об/мин);
- 5: условное обозначение уплотнения вала (5 – одинарное торцовое);
Электроподключение КМ 100-65-200/4-5
- ток: переменный;
- напряжение: 380 В;
- частота тока: 50 Гц.
Таблица 1: Технические характеристики моноблочных консольных насосов КМ 100-65-200/4-5.
| Марка | Подача м³/ч |
Напор м |
Двигатель квт/об/мин |
Мощность насоса квт |
Масса агрегата кг |
| КМ 100-65-200/4-5 | 50 | 12,5 | 4,0x1450 | 2,84 | 102 |
| КМ 100-65-200а/2-5 | 42 | 7,7 | 2,2x1450 | 1,5 | 97 |
| КМ 100-65-200д/2-5 | 50 | 14 | 4,0x1450 | 3,2 | 102 |
Диапазон подачи 35-65 м³/час, напора 13-12 м.
Допускаемый кавитационный запас насоса (ДКЗ) до 3,0 м.
Мощность, потребляемая насосом 2,84 квт.
Избыточное давление на входе в насос до 8 кгс/см² (0,8 МПа).
Условный диаметр рабочего колеса 200 мм.
Патрубки КМ 100-65-200/4-5 фланцевые - вход Ду-100, Ру-6, на выходе Ду-65, Ру 10(16).
Утечка через торцовое уплотнение до 0,03 л/час.
Электродвигатель консольно-моноблочного насоса - АИР100L4, мощностью 4,0 квт.
Для защиты от работы вне рабочего диапазона подач и от эксплуатации "всухую" агрегат оснащается пускозащитным устройством.
Насос КМ 100-65-200/4-5 должен комплектоваться сертифицированным электродвигателем, соответствующий требованиям ГОСТ.

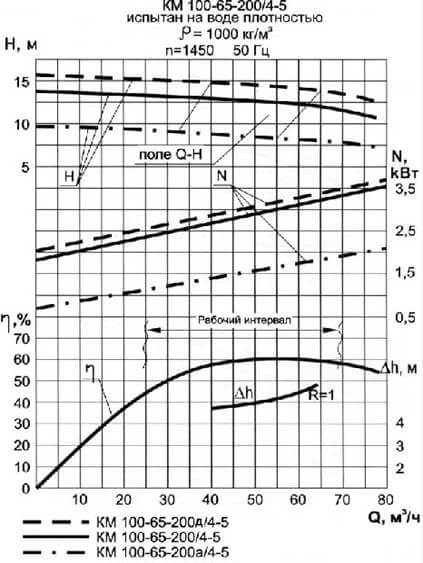

Рис. 1. Рабочие характеристики электронасоса (1450 об/мин).

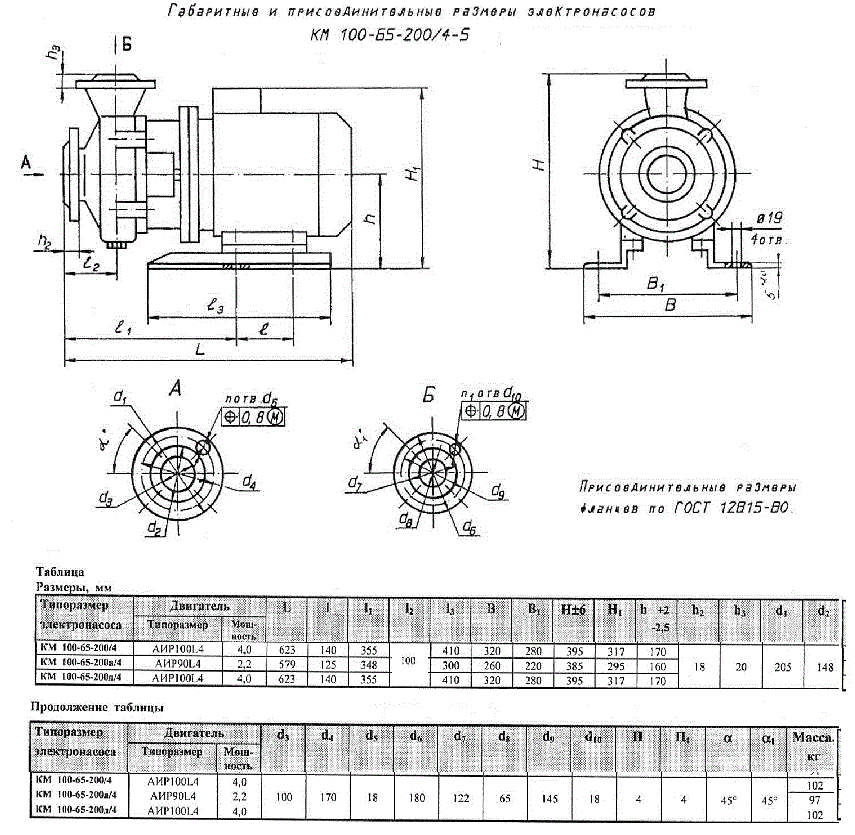

Рис. 2. Габаритные и присоединительные размеры консольного моноблочного агрегата
Рис.1 Рабочие характеристики электронасоса  |
Рис.2 Габаритно-присоединительные размеры агрегата КМ 100-65-200/4-5  |
