Технические характеристики - насос КМ 100-65-200

Технические характеристики - консольно-моноблочный промышленный насос КМ 100-65-200 с осевым подводом перекачиваемой среды к центробежному рабочему колесу.

Насосы широко используются в общегражданских и промышленных системах водоснабжения и отопления.

По техническому устройству консольный насос КМ 100-65-200 - поверхностный, горизонтального типа, с сальниковым ("С") или торцовым ("т") уплотнением вала, моноблочный центробежный насос.
Привод консольно-моноблочного насоса осуществляет электродвигатель фланцевого типа с удлиненным концом вала.
Тип приводного электродвигателя в агрегате - трехфазный общепромышленный асинхронный электродвигатель.

Моноблочные промышленные консольные насосы КМ 100-65-200 выпускаются в базовом исполнении, с обточкой "а" рабочего колеса.

Рис. 1: технические характеристики насоса.

Рис. 2: напорные характеристики электронасоса (в базовом исполнении и с обточкой рабочего колеса).

Рис. 3: габаритные размеры электроагрегата.

Рис. 4: присоединительные размеры агрегата.

Рис.1 Технические характеристики насоса КМ 100-65-200

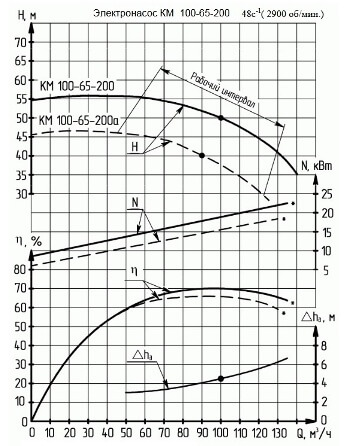

Рис.2 Напорные характеристики насоса

Рис.3 Габаритные размеры агрегата

Рис.4 Присоединительные размеры агрегата

По параметрам заменяет насосы 4КМ-8; КМ90/55.
Климатическое исполнение, категория размещения моноблочного консольного насоса КМ 100-65-200 - У, категория размещения - 3.1.
