Технические характеристики насосов КМ 65-50-160

Характеристики и параметры консольного моноблочного насоса КМ 65-50-160:
· номинальная подача: 25 м³/час;
· диапазон подачи: от 16 до 33 м³/час;
· номинальный напор: 32 м;
· диапазон напора: от 34 до 28 м;
· допускаемый кавитационный запас: 3,8 м;
· максимальная мощность насоса: 3,6 квт;
· давление на входе не более 3,5 кгс/см²( 0,35 МПа);
· КПД насоса: 63%;
· двигатель мощностью: 5,5 квт (2900 об/мин);
· марка двигателя: АИР 100L2;
· патрубки:
    на входе: Ду-65, Ру-10;
    напорный; Ду-50, Ру-10
· масса насоса: 65 кг.
Производитель насосов КМ 65-50-160 - ГМС Ливгидромаш.

Электропитание
Переменный трехфазный ток, напряжение сети 380В, частота тока 50 Гц.

Рис. 1: характеристики технические насосов.
Рис. 2: напорные параметры насосов в базовом исполнении и с обточкой рабочего колеса.
Рис. 3: габаритные размеры электронасосного агрегата.
Рис. 4: присоединительные размеры электронасоса.

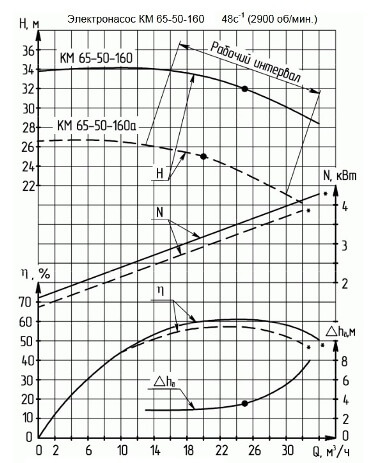

Рис.1 Технические характеристики насоса КМ 65-50-160

Рис.2 Напорные характеристики насоса

Рис.3 Габаритные размеры агрегата

Рис.4 Присоединительные размеры агрегата

КМ 65-50-160 - насосы моноблочные консольные с осевым вводом перекачиваемой воды к центробежному рабочему колесу.
Широко используется в системах промышленного и городского водоснабжения, отопления жилых и производственных помещений.

По конструктивному устройству КМ 65-50-160 - насосы центробежные с сальниковым уплотнением "С" или торцовым "т" уплотнением вала.
Привод агрегатов обеспечивают фланцевые электродвигатели с удлиненным концом вала.
Тип электродвигателя - общепромышленный асинхронный электродвигатель серии АИР.
Выпускаются в стандартном исполнении и с обточкой рабочего колеса - "а".

По параметрам заменяют насосы 2КМ-6; 2КМ-20/30; КМ20/30.
Климатическое исполнение, категория размещения насосов КМ 65-50-160 - У 3.1.
