Технические характеристики насоса 1 КМЛ 80-160
Технические характеристики моноблочного консольного насоса линейного 1 КМЛ 80-160.
Линейный насос КМЛ применяется для перекачки технической воды, нейтральных жидкостей, схожих с водой по параметрам, в промышленных и городских системах отопления, в производственном водоснабжении.
Используются как повысительные и циркуляционные насосы.
Для обеспечения привода, в линейный моноблочный консольный насос 1 КМЛ 80-160, монтируется трехфазный электродвигатель.
Вид привода - фланцевый с короткозамкнутым ротором асинхронный электродвигатель общепромышленного назначения.
В электронасосный агрегат взрывозащищенный электродвигатель не устанавливается (т.к. работа агрегата во взрывоопасных производствах не предусмотрена).
Условное обозначение
1 КМЛ 80-160 -т-У3.1, где
- 1: модификация насоса;
- КМЛ: консольный моноблочный линейный насос;
- 80: диаметры входного и выходного патрубков, мм;
- 160: диаметр рабочего колеса, мм;
- т: торцовое уплотнение (сальниковое не обозначается);
- У3.1: климатическое исполнение и категория размещения.
Электроподключение 1 КМЛ 80-160
- ток: переменный;
- напряжение: 220/380 В;
- частота тока: 50 Гц.
Таблица 1: Технические характеристики линейных консольных моноблочных насосов 1 КМЛ 80-160.
| Марка | Подача м³/ч |
Напор м |
Двигатель квт/об/мин |
Двигатель об/мин |
Масса агрегата кг |
| 1 КМЛ 80-160 | 100 | 32 | 15,0 | 3000 | 220 |
| с обточкой р.к. "а" | 90 | 28 | 15,0 | 3000 | 220 |
| с обточкой р.к."б" | 80 | 25 | 11,0 | 3000 | 220 |
КПД насоса 65%. Максимальная подача 1 КМЛ 80-160 в базовом исполнении 125 м³/час.
Допускаемый кавитационный запас до 6,0 м. Давление на входе в насос не более 0,35 МПа (3,5 кгс/см²).
Максимальная, потребляемая насосом 1 КМЛ 80-160 мощность - 14,0 квт.
Внешняя протечка через сальник - 0,1-0,2 л/час, через торцовое уплотнение - 0,03 л/час. Диаметр рабочего колеса 180 мм. Фланцевые патрубки Ду-80.
Двигатель моноблочного линейного насоса (включая обточку "а") - АИР 160S2Ж мощностью 15,0 квт. Двигатель насоса с обточкой "б" - АИР132М2Ж - 11 квт. Уровень звука на расстоянии 1 м от контура агрегата 76 дБА.
Насос 1 КМЛ 80-160 должен комплектоваться сертифицированным электроприводом, отвечающий соответствующим требованиям ГОСТ.

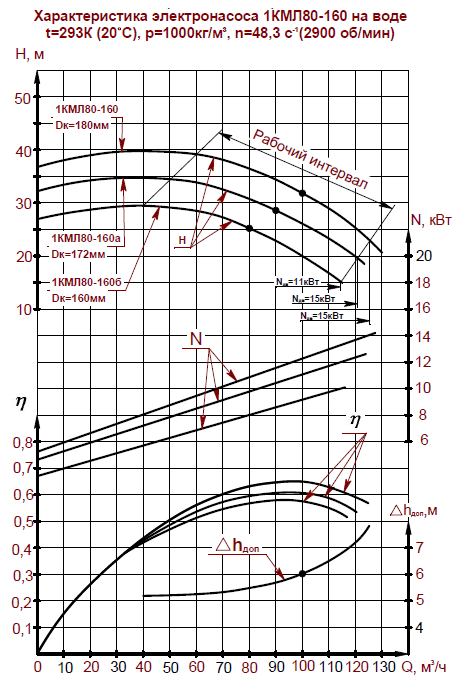

Рис. 1. Рабочие характеристики электронасоса (3000 об/мин).

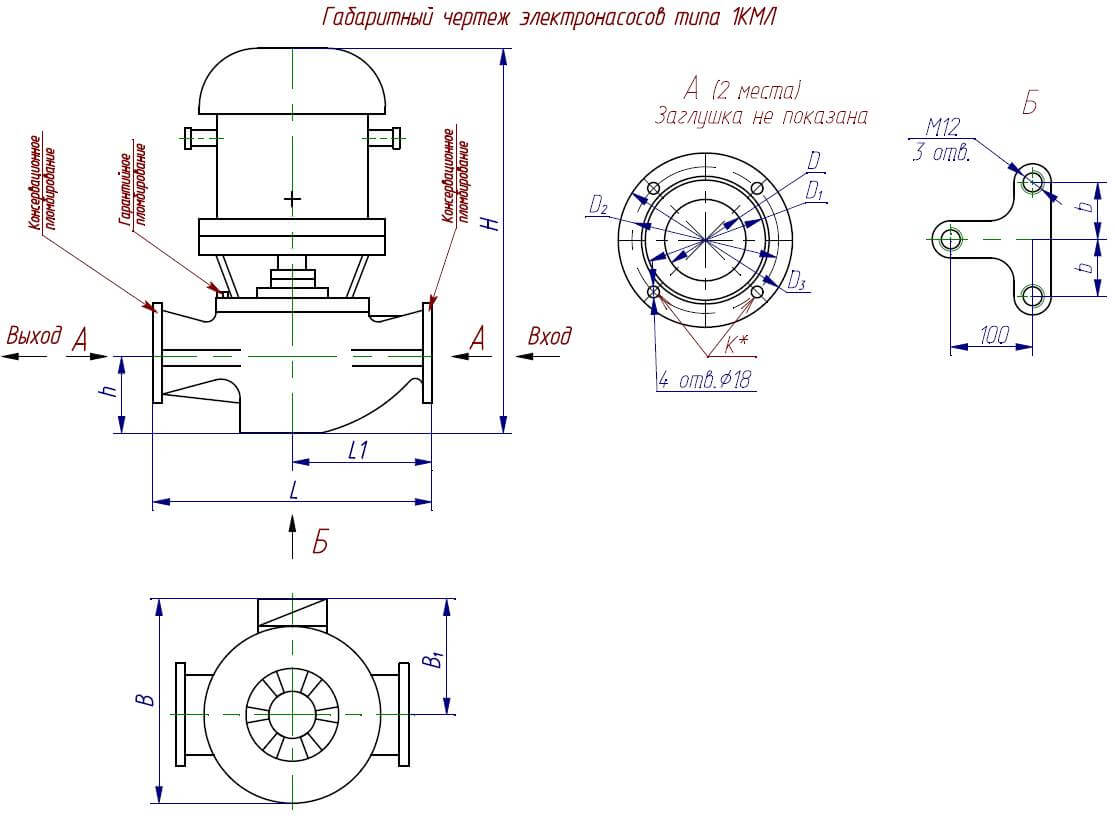

Рис. 2. Чертеж и габаритные и присоединительные размеры консольного моноблочного линейного агрегата 1 КМЛ 80-160.
Рис.1 Рабочие характеристики электронасоса  |
Рис.2 Чертеж и габаритно-присоединительные размеры 1 КМЛ 80-160   |
