Характеристики KR 100-80-160/166-2/18.5

Рабочие и технические характеристики насоса Кордис KR 100-80-160/166-2/18.5.
Центробежный консольной конструкции одноступенчатый с осевым вводом насос, перекачивающий воду и неагрессивные жидкости, схожие с водой по химической активности, плотности и вязкости.

Условное обозначение
KR 100-80-160/166-2/18.5 УХЛ3.1, где
- KR: консольный горизонтальный;
- 100: диаметр патрубка входного, мм;
- 80: диаметр патрубка напорного, мм;
- 160: диаметр номинальный рабочего колеса, мм;
- 166: диаметр фактический рабочего колеса, мм;
- 2: число полюсов электрического двигателя;
- 18.5: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Кордис KR 100-80-160/166-GG-G-2-УХЛ3.1/F18,5 насос с сальниковым уплотнением - буквенное обозначение:
- GG: корпус, колесо рабочее изготовлены серого чугуна;
- G: сальниковое уплотнение;
- УХЛ: климатическое исполнение;
- F: насос c электроприводом на раме, упругой муфтой, закрытой защитным кожухом.

Асинхронный электродвигатель, входящий в состав электронасосного агрегата KR 100-80-160/166-2/18.5 Кордис - с короткозамкнутым ротором общепромышленного исполнения трехфазный типоразмером, в соответствии с нормами европейского стандарта DIN, 160L2 (18,5 квт).

В составе электронасосных агрегатов Кордис данного типа взрывозащищенные электродвигатели не применяются.

Электропитание
- ток трехфазный переменный;
- сетевое напряжение 380 В;
- ток частотой 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Максимальный КПД электронасоса 81,2%.
Фланцевые патрубки насоса, рассчитанные на давление в 16 кгс/см².
Допускаемый кавитационный запас (ДКЗ) не должен превышать 6,1 м.

В одноступенчатый с осевым входом консольной конструкции центробежный насос типа KR 100-80-160/166-2/18.5 должен монтироваться только асинхронный общепромышленный сертифицированный электродвигатель.

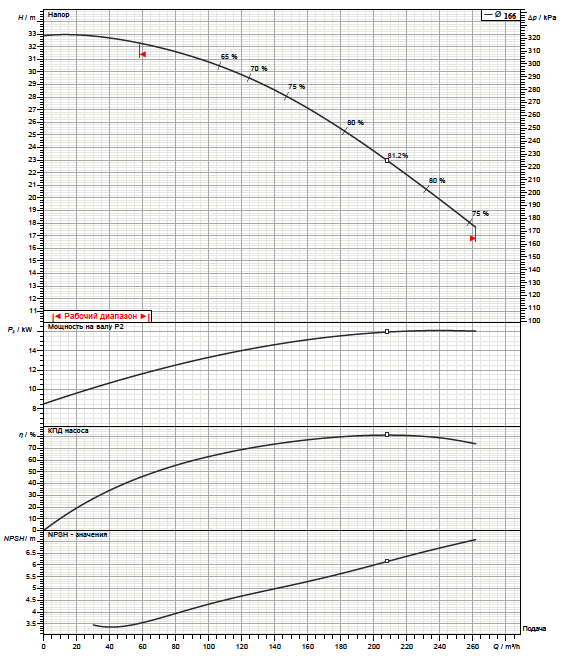

Рабочие характеристики насоса

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

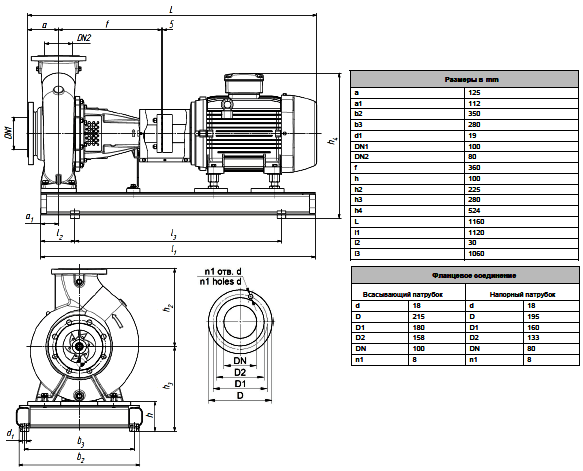

Габаритные и присоединительные размеры агрегата
