Характеристики KR 100-80-200/208-2/37

Технические и рабочие характеристики насоса Kordis Кордис KR 100-80-200/208-2/37.
Горизонтальный одноступенчатый консольный с осевым вводом центробежный насос марки Kordis, перекачивающий воду и жидкости с неагрессивными свойствами, сходные с водой по химической активности, плотности и вязкости.

Условное обозначение
KR 100-80-200/208-2/37 УХЛ3.1, где
- KR: консольный горизонтальный;
- 100: диаметр патрубка на входе, мм;
- 80: диаметр патрубка на выходе, мм;
- 200: диаметр номинальный рабочего колеса, мм;
- 208: диаметр фактический рабочего колеса, мм;
- 2: количество полюсов двигателя;
- 37: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

KR 100-80-200/208-GG-G-2-УХЛ3.1/F37 Кордис - с сальниковым уплотнением насос, буквенное обозначение:
- GG: корпус, колесо рабочее выполнены из серого чугуна;
- G: сальниковое уплотнение;
- УХЛ: климатическое исполнение;
- F: насос c электрическим приводом на раме, упругая муфта, защищенная кожухом.

С короткозамкнутым ротором общепромышленного исполнения асинхронный электродвигатель обеспечивает привод насосного агрегата KR 100-80-200/208-2/37 Кордис.
Тип электропривода, устанавливаемого в электронасосный агрегат, в соответствие с европейским стандартом DIN, 200LB2 (37 квт).

Взрывозащищенные электродвигатели при установке электроприводов в насосные агрегаты Kordis данного типа не используются.

Электроснабжение
- ток переменный трехфазный;
- сетевое напряжение 380 В;
- ток частотой 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

КПД электронасосного агрегата, max 83,8%.
Патрубки фланцевые рассчитаны на давление в 16 кгс/см².
ДКЗ (допускаемый кавитационный запас) не выше 5,0 м.

В консольного типа центробежный с осевым входом одноступенчатый насос марки KR 100-80-200/208-2/37 необходимо устанавливать только асинхронный общепромышленный сертифицированный электродвигатель.

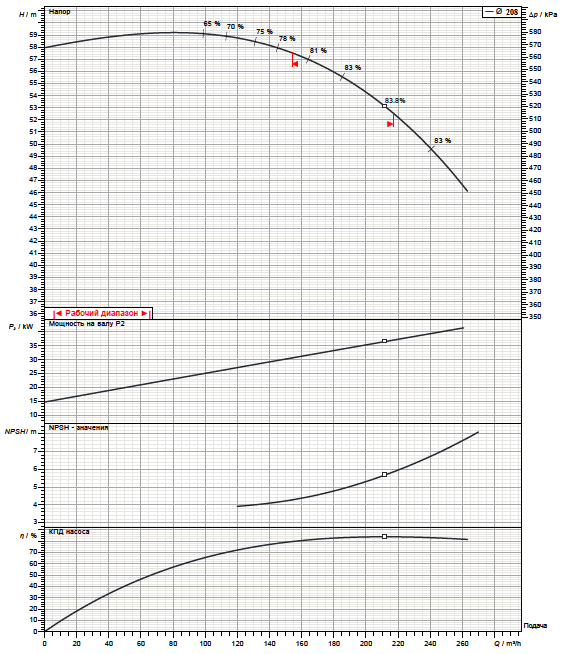

Рабочие характеристики насоса

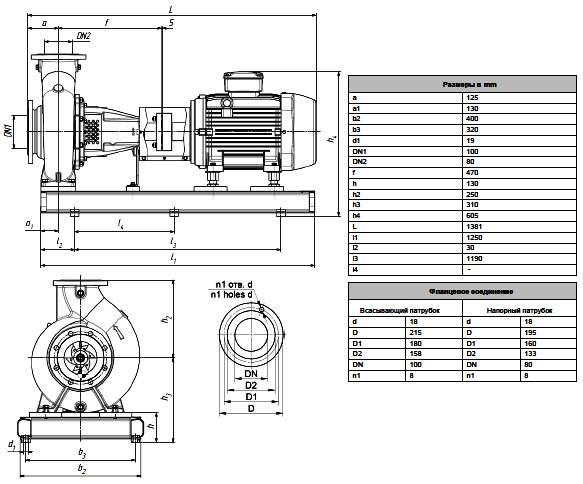

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

Габаритные и присоединительные размеры агрегата
