Характеристики KR 100-80-200/219-2/45

KR 100-80-200/219-2/45 Kordis Технические характеристики насосов Kordis (Кордис) KR 100-80-200/219-2/45.
Насосы используются для перекачивания воды и жидких сред, сходные с водой по основным свойствам (плотность, вязкость, химическая активность) с водой.

Условное обозначение
KR 100-80-200/219-2/45 УХЛ3.1, где
- KR: консольный горизонтальный;
- 100: диаметр патрубка входного, мм;
- 80: диаметр выходного патрубка, мм;
- 200: диаметр рабочего колеса номинальный, мм;
- 219: диаметр рабочего колеса фактический, мм;
- 2: число полюсов двигателя;
- 45: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

С сальниковым уплотнением насос KR 100-80-200/219-GG-G-2-УХЛ3.1/F45 Kordis - обозначение буквенное:
- GG: корпус, колесо рабочее - серый чугун;
- G: сальниковое уплотнение;
- УХЛ: климатическое исполнение;
- F: насос c двигателем на раме, упругая муфта и защитный кожух.

В электронасосе насос KR 100-80-200/219-2/45 Kordis (Кордис) оснащается электроприводом, в качестве которого применяется трехфазный с короткозамкнутым ротором общепромышленный асинхронный электродвигатель.
Типоразмер электродвигателя в насосном агрегате - 225M2 (в соответствие с европейским стандартом DIN).

Для монтажа в электронасосные агрегаты взрывозащищенные электродвигатели не предусмотрены.

Электропитание
- переменный трехфазный ток;
- сеть напряжением 380 В;
- ток частотой 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Таблица 1. Технические характеристики насосов
Марка Подача/ (диапазон)
м³/ч
Напор/ (диапазон)
м
Двигатель
квт/об/мин
ДКЗ
м
KR 100-80-200/219-2/45 230
167,3-292
63
68,2-53
45*2940 5,4

Максимальный КПД электронасоса 84,8%.
Патрубки фланцевые, рассчитанные на давление в 16 кгс/см².
Допускаемый кавитационный запас (ДКЗ) не превышает 5,4 м.

В центробежный насос консольного типа KR 100-80-200/219-2/45 необходимо монтировать только сертифицированный электродвигатель.

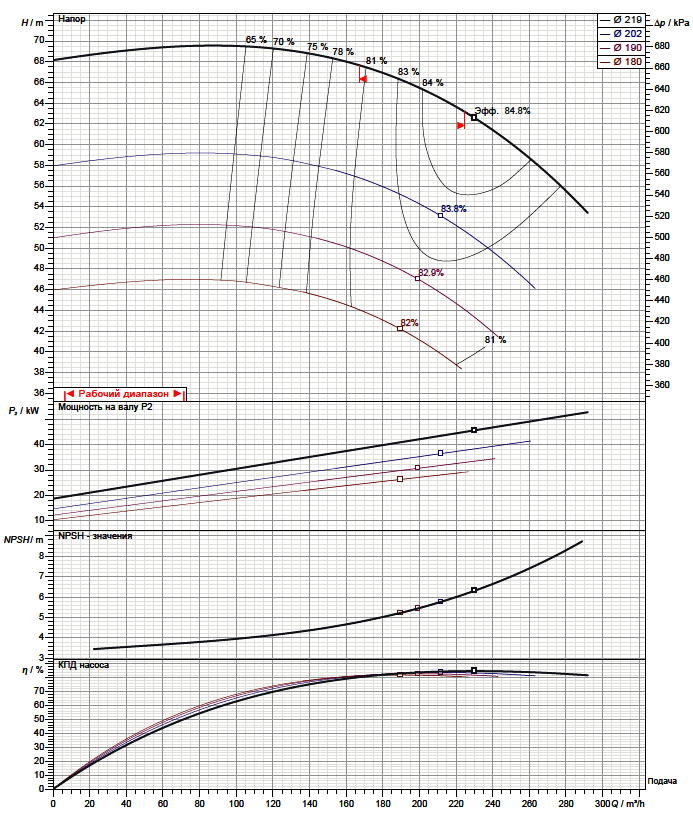

Рабочие характеристики насоса

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

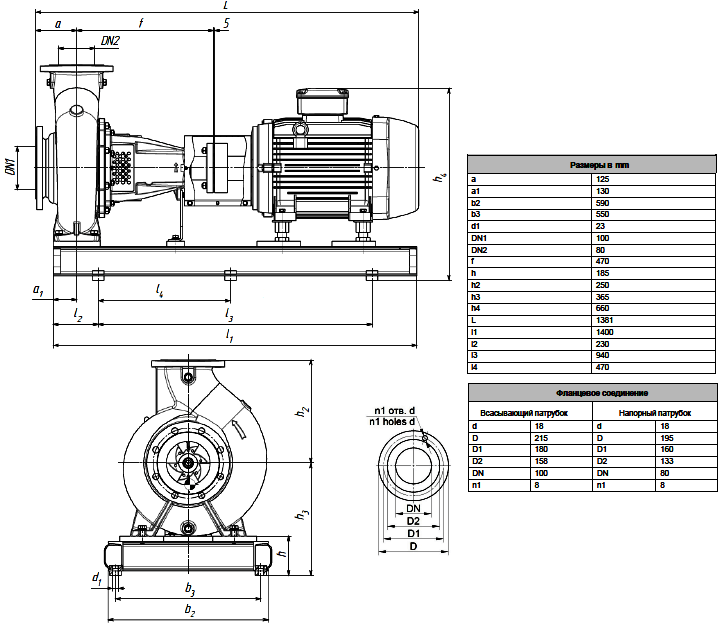

Габаритные и присоединительные размеры агрегата
