Характеристики KR 100-80-200/219-4/5.5

KR 100-80-200/219-4/5.5 Kordis Kordis (Кордис) KR 100-80-200/219-4/5.5 технические и рабочие характеристики.
Насос, по своему конструктивному устройству, одноступенчатый консольный с осевым входом и перекачивает воду и неагрессивные жидкие среды, имеющие сходство с водой по химическим и физическим свойствам, таким как химическая активность, плотность, вязкость.

Условное обозначение насосного агрегата
KR 100-80-200/219-4/5.5 УХЛ3.1, где
- KR: консольный горизонтальный;
- 100: диаметр входящего патрубка, мм;
- 80: диаметр напорного патрубка, мм;
- 200: номинальный диаметр рабочего колеса, мм;
- 219: фактический диаметр рабочего колеса, мм;
- 4: количество полюсов привода;
- 5,5: мощность электрического привода, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

KR 100-80-200/219-GG-G-2-УХЛ3.1/F45 Kordis насос с сальниковым уплотнением, обозначение буквенное, где:
- GG: корпус и колесо рабочее из серого чугуна;
- G: уплотнение сальниковое;
- УХЛ: климатическое исполнение;
- F: насос c электродвигателем на раме, упругой муфтой и защитным кожухом.

KR 100-80-200/219-4/5.5 Kordis (Кордис) в насосном электроагрегате комплектуется электрически приводом, в качестве которого используется с короткозамкнутым ротором асинхронный общепромышленный трехфазный электродвигатель.
Типоразмер электрического двигателя в электронасосе, в соответствие с европейским стандартом DIN - 132S4.

Для установки в насосные электроагрегаты взрывозащищенные электродвигатели не используются.

Электроподключение
- трехфазный переменный ток;
- напряжение сети 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Таблица 1. Технические характеристики насосов
Марка Подача/ (диапазон)
м³/ч
Напор/ (диапазон)
м
Двигатель
квт/об/мин
КПД
%
KR 100-80-200/219-4/5.5 112
81,4-142
14,8
16,1-14,51
5,5*1340 83,2

В одноступенчатый центробежный насос типа KR 100-80-200/219-4/5.5 должен устанавливаться только сертифицированный асинхронный электродвигатель.

Патрубки фланцевые, рассчитанные на давление в 16 кгс/см².
Максимальный КПД насосного электроагрегата 83,2%.
Допускаемый кавитационный запас (ДКЗ) не более1,2 м.

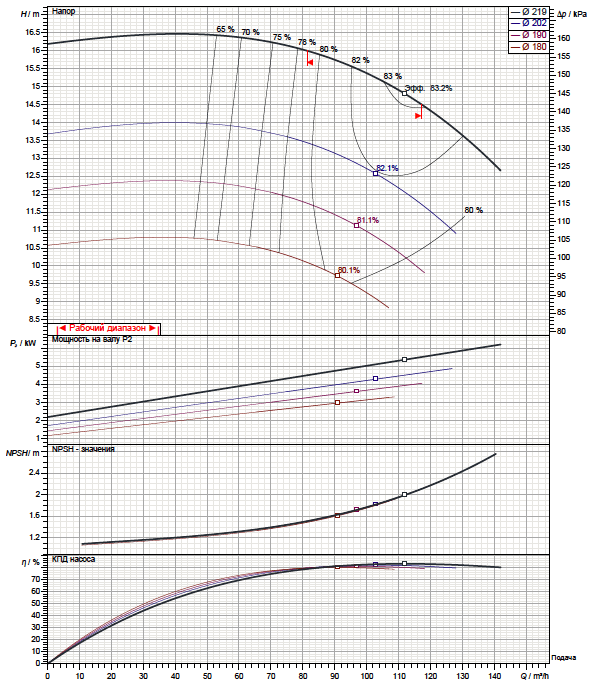

Рабочие характеристики насоса

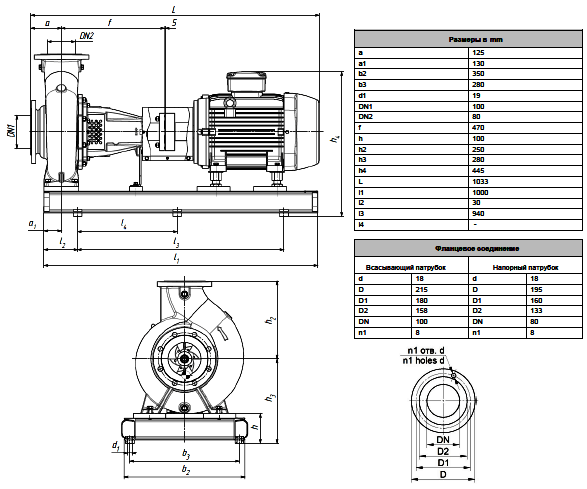

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

Габаритные и присоединительные размеры агрегата
