Характеристики KR 100-80-250/215-2/37

Технические характеристики насосов Kordis (Кордис) KR 100-80-250/215-2/37.
Насосы перекачивают воду и жидкости, имеющие схожие характеристики с водой по основным свойствам - химическая активность, вязкость и плотность.

Условное обозначение
KR 100-80-250/215-2/37 УХЛ3.1, где
- KR: консольный горизонтальный;
- 100: диаметр патрубка на входе, мм;
- 80: диаметр напорного патрубка, мм;
- 250: номинальный диаметр рабочего колеса, мм;
- 215:фактический диаметр рабочего колеса, мм;
- 2: число полюсов привода;
- 37: мощность двигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

С сальниковым уплотнением насос KR 100-80-250/215-GG-G-2-УХЛ3.1/F37 Kordis - обозначение буквенное:
- GG: из серого чугуна - корпус, колесо рабочее;
- G: сальниковое уплотнение;
- УХЛ: климатическое исполнение;
- F: насос на раме c двигателем, упругой муфтой с защитным кожухом.

В насосном агрегате марки KR 100-80-250/215-2/37 Kordis (Кордис) в качестве электрического привода используется общепромышленного типа с короткозамкнутым ротором трехфазный асинхронный электродвигатель.
Типовой размер электропривода в электронасосном агрегате - 200LB2 (по нормам европейского стандарта DIN).

Для оснащения промышленных насосных агрегатов взрывозащищенные электродвигатели не предусмотрены.

Электроснабжение
- трехфазный переменный ток;
- сетевое напряжение 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Патрубки фланцевые, рассчитанные на давление в 16 кгс/см².
Максимальный КПД электронасосного агрегата 75,9%.
Допускаемый кавитационный запас (ДКЗ) не выше 4,0 м.

В центробежный насос консольный KR 100-80-250/215-2/37 должен монтироваться электродвигатель, сертифицированный надлежащим образом.

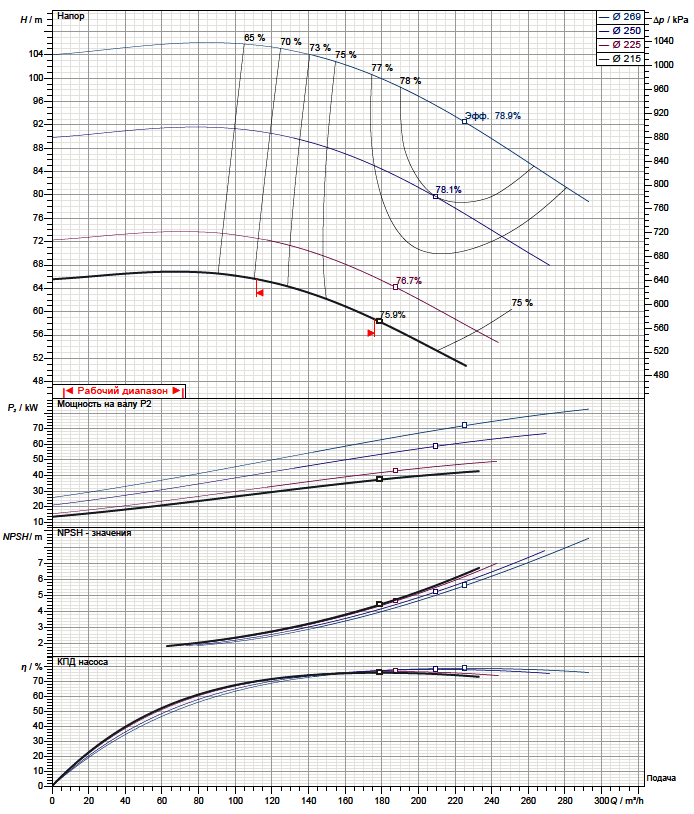

Рабочие характеристики насоса

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

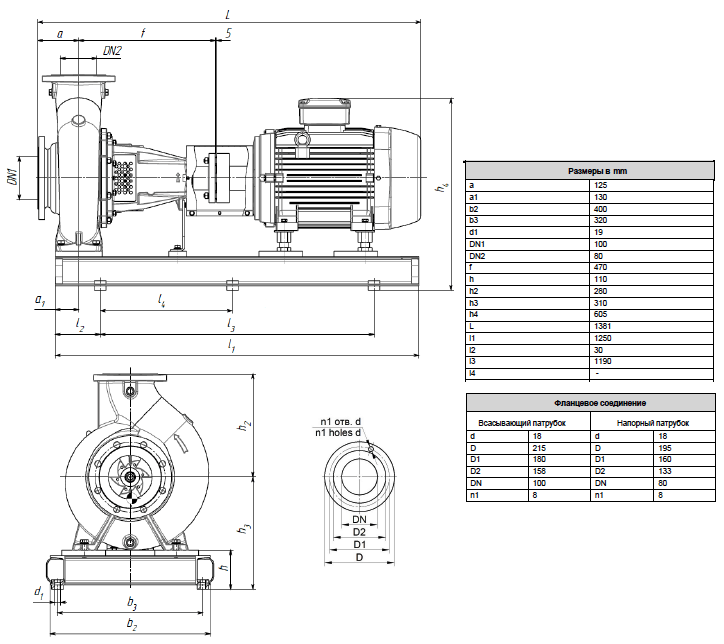

Габаритные и присоединительные размеры агрегата
