Характеристики KR 100-80-250/269-2/75

Рабочие и технические характеристики насоса Кордис KR 100-80-250/269-2/75.
Консольный центробежный с осевым вводом одноступенчатый горизонтальный насос типа Kordis, перекачивающий воду и неагрессивные жидкости, сходные с водой по химической активности, плотности и вязкости.

Условное обозначение
KR 100-80-250/269-2/75 УХЛ3.1, где
- KR: консольный горизонтальный;
- 100: диаметр входящего в насос патрубка, мм;
- 80: диаметр выходящего патрубка, мм;
- 250: диаметр номинальный рабочего колеса, мм;
- 269: диаметр фактический рабочего колеса, мм;
- 2: число полюсов электрического двигателя;
- 75: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

KR 100-80-250/269-GG-G-2-УХЛ3.1/F75 Кордис - насос сальниковым уплотнением, буквенное обозначение, где:
- GG: изготовленные из серого чугуна - корпус и колесо рабочее насоса;
- G: сальниковое уплотнение;
- УХЛ: климатическое исполнение;
- F: насос на раме c приводным электрическим двигателем, упругой муфтой, закрытой кожухом.

Асинхронный электродвигатель, монтируемый в электронасосный агрегат KR 100-80-250/269-2/75 Кордис для обеспечения привода - с короткозамкнутым ротором общепромышленный трехфазный.
Типоразмер электродвигателя, в соответствии с нормой европейского стандарта DIN - 280S2 (75 квт).

Для комплектации электронасосных агрегатов Kordis данного типа взрывозащищенные электродвигатели не применяются.

Электроподключение
- ток трехфазный переменный;
- сеть напряжением 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Патрубки фланцевые рассчитаны на давление в 16 кгс/см².
Максимальный КПД электронасоса 78,5%.
ДКЗ (допускаемый кавитационный запас) не должен превышать 5,8 м.

В одноступенчатый горизонтальный консольной конструкции центробежный насос KR 100-80-250/269-2/75 должен монтироваться только сертифицированный асинхронный общепромышленный трехфазный электродвигатель.

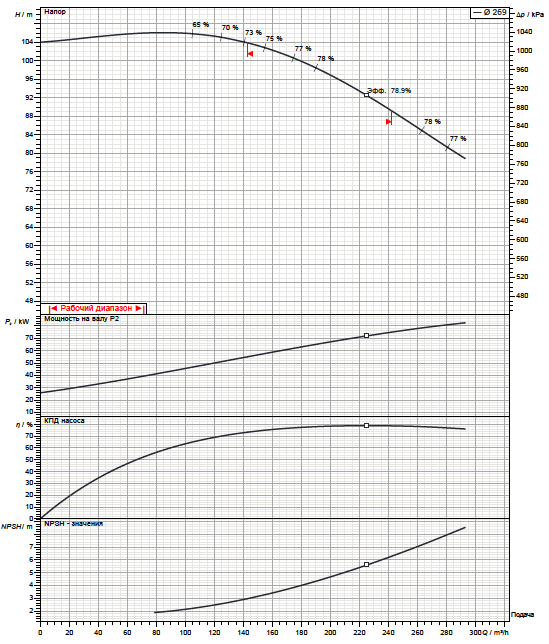

Рабочие характеристики насоса

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

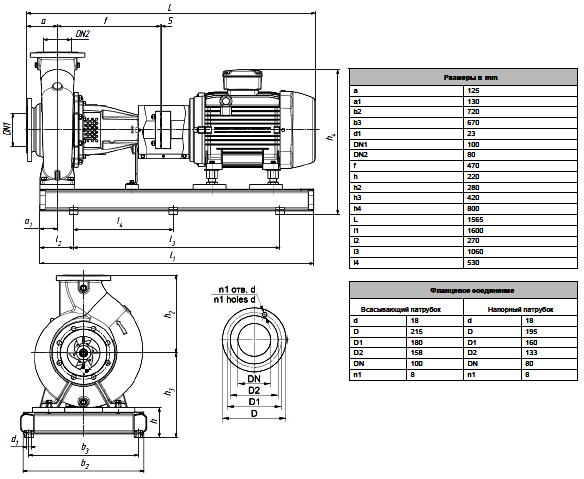

Габаритные и присоединительные размеры агрегата
