Характеристики KR 100-80-315/334-4/22

KR 100-80-315/334-4/22 Kordis Технические и напорные характеристики, габаритные и присоединительные размеры насоса KR 100-80-315/334-4/22.
Насос Кордис (Kordis) перекачивает, коме воды, разнообразные неагрессивные жидкости, свойства которых схожи со свойствами воды (плотность, вязкость, химическая активность).

Условное обозначение
KR 100-80-315/334-4/22 УХЛ3.1, где
- KR: консольный горизонтальный;
- 100: диаметр патрубка на входе, мм;
- 80: диаметр напорного патрубка, мм;
- 315: диаметр рабочего колеса номинальный, мм;
- 334: фактический диаметр рабочего колеса, мм;
- 4: количество полюсов приводного двигателя;
- 22: мощность электропривода агрегата, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Расшифровка буквенного обозначения KR 100-80-315/334-GG-G-4-УХЛ3.1/F22 - насосе Kordis с сальниковым уплотнением:
- GG: корпус, рабочее колесо из серого чугуна;
- G: сальниковое уплотнение;
- УХЛ: климатическое исполнение;
- F: насос на раме c электродвигателем, с упругой муфтой и защитным кожухом.

В качестве приводного двигателя KR 100-80-315/334-4/22 Kordis (Кордис), в насосный электроагрегате используется общепромышленного исполнения с короткозамкнутым ротором 3-х фазный асинхронный электродвигатель.
По нормам евростандарта DIN, типоразмер приводного двигателя для электронасосного агрегата, 180L4.

Для монтажа в электроагрегаты данного типа насосов электродвигатели взрывозащищенные не предусмотрены.

Электроподключение
- трехфазный переменный ток;
- сеть напряжением 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Таблица 1. Технические характеристики насосов
Марка Подача/ (диапазон)
м³/ч
Напор/ (диапазон)
м
Двигатель
квт/об/мин
КПД
%, max
KR 100-80-315/334-4/22 135
68-182
35,8
39,8-29
22*1450 76,1

Максимальный КПД электронасосного агрегата - 76,1%.
Патрубки насоса фланцевые, рассчитаны на давление до 16 кгс/см².
ДКЗ (допускаемый кавитационный запас) не превышает 1,8 м.

В консольного типа одноступенчатый центробежный насос Кордис (Kordis) KR 100-80-315/334-4/22 должен монтироваться только электродвигатель сертифицированный.

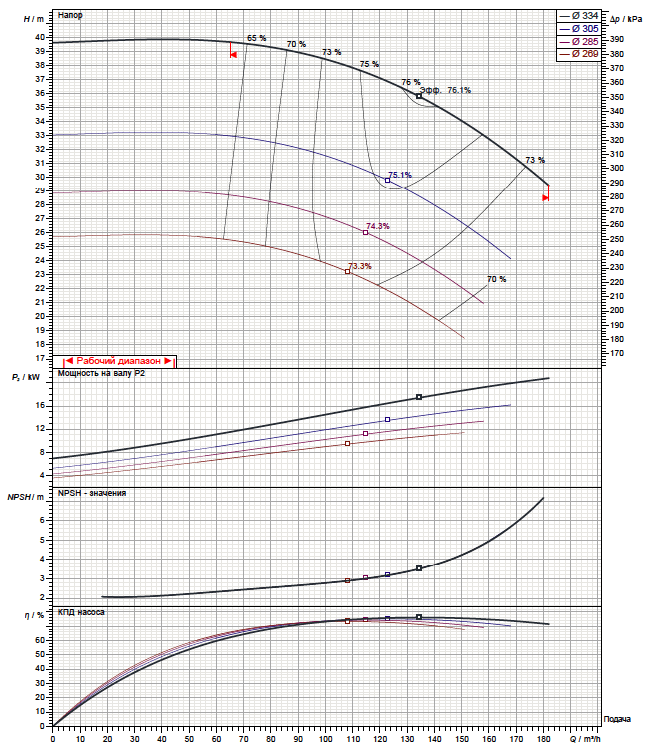

Рабочие характеристики насоса

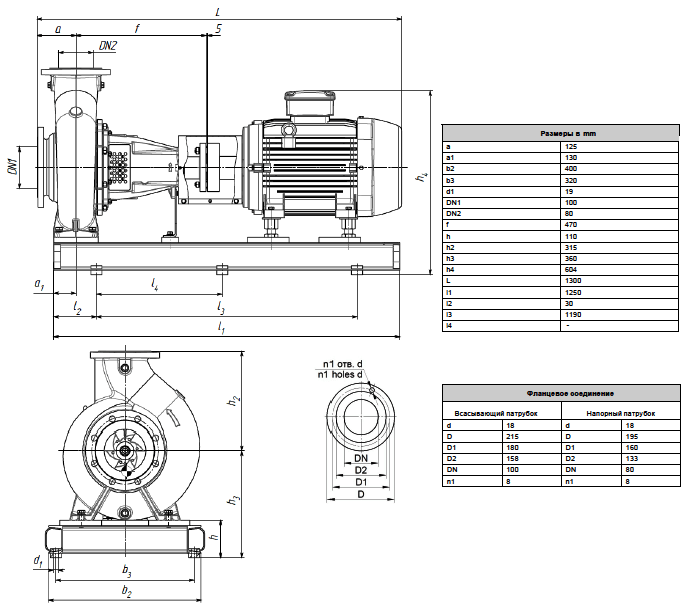

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

Габаритные и присоединительные размеры агрегата
