Характеристики KR 100-80-400/365-4/22

KR 100-80-400/365-4/22 Кордис - технические и рабочие характеристики насоса.
Одноступенчатый центробежный консольного типа с осевым вводом насос типа Kordis, перекачивающий воду и различные неагрессивные жидкие среды, сходные с водой по химической активности, вязкости и плотности.

Условное обозначение
KR 100-80-400/365-4/22 УХЛ3.1, где
- KR: консольный горизонтальный;
- 100: диаметр патрубка на входе, мм;
- 80: диаметр напорного патрубка, мм;
- 400: диаметр рабочего колеса номинальный, мм;
- 395: диаметр рабочего колеса фактический, мм;
- 4: число полюсов электропривода;
- 22: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Кордис KR 100-80-400/395-GG-G-4-УХЛ3.1/F22 - насос с сальниковым уплотнением: расшифровка буквенного обозначения:
- GG: корпус, рабочее колесо выполнены из серого чугуна;
- G: сальниковое уплотнение;
- УХЛ: климатическое исполнение;
- F: насос электродвигателем на раме, упругая муфта с защитным кожухом.

Электродвигатель, устанавливаемый в электронасосный агрегат KR 100-80-400/365-4/22 Кордис, общепромышленный с короткозамкнутым ротором трехфазный.
В соответствии с нормами европейского стандарта DIN, типоразмер электродвигателя - 160L4 (22) квт.

Электродвигатели взрывозащищенные при монтаже электронасосных агрегатов Kordis данного типа не используются.

Электропитание
- переменный трехфазный ток;
- сетевое напряжение 380 В;
- ток частотой 50 (60) Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Допускаемый кавитационный запас (ДКЗ) насоса не более 1,6 м.
Максимальный КПД насосного агрегата - 70,6%.
Фланцевые патрубки насоса рассчитаны на давление не более 16 кгс/см².

В горизонтальный с осевым входом центробежный насос одноступенчатой конструкции Кордис (Kordis) KR 100-80-400/365-4/22 должен устанавливаться только общепромышленный сертифицированный трехфазный асинхронный электродвигатель.

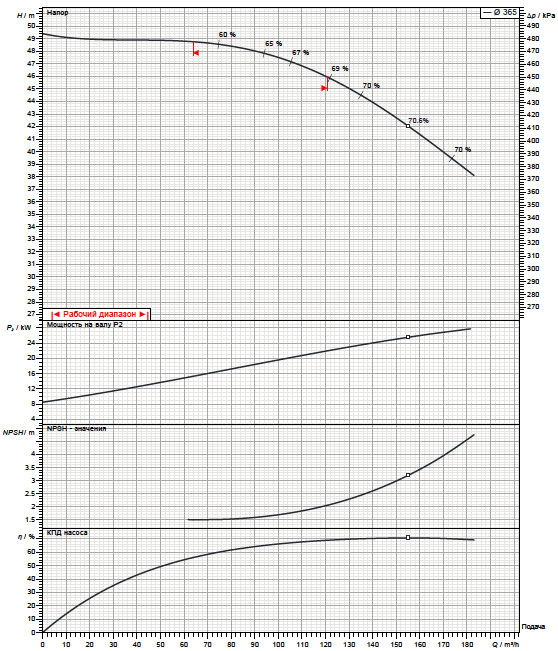

Рабочие характеристики насоса

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

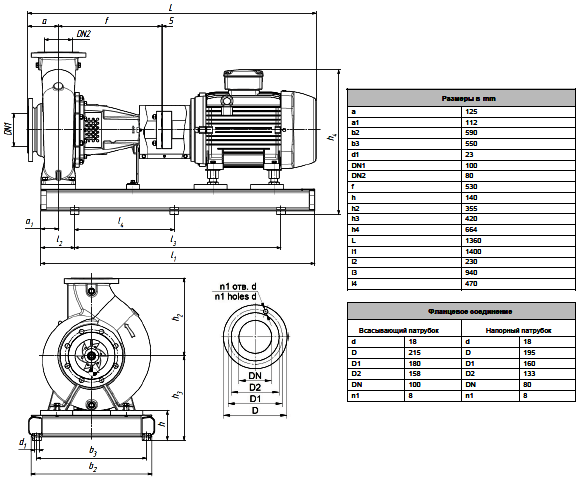

Габаритные и присоединительные размеры агрегата
