Характеристики KR 125-100-160/174-4/4

KR 125-100-160/174-4/4 Kordis (Кордис) технические и рабочие характеристики.
Конструктивно насос центробежный одноступенчатый консольный перекачивает воду и другие жидкие среды, имеющие сходство с водой по плотности, вязкости и химической активности.

Условное обозначение
KR 125-100-160/174-4/4 УХЛ3.1, где
- KR: консольный горизонтальный;
- 125: диаметр патрубка на входе, мм;
- 100: диаметр выходного патрубка , мм;
- 160: диаметр рабочего колеса номинальный, мм;
- 174: диаметр рабочего колеса фактический, мм;
- 4: количество полюсов электропривода;
- 4: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

С сальниковым уплотнением насос KR 125-100-160/174-GG-G-4-УХЛ3.1/F4 Kordis - буквенное обозначение:
- GG: серый чугун - корпус, рабочее колесо;
- G: сальниковое уплотнение;
- УХЛ: климатическое исполнение;
- F: насос с электроприводом на раме, упругой муфтой с защитным кожухом.

В насосном электроагрегате KR 125-100-160/174-4/4 Kordis (Кордис) монтируется с короткозамкнутым ротором асинхронный трехфазный общепромышленный, в соответствии с европейским стандартом DIN, электродвигатель типа 112M4.

Для комплектования электронасосов взрывозащищенные электродвигатели не используются.

Электроснабжение
- переменный трехфазный ток;
- напряжение сети 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Максимальный КПД электронасоса - 82,8%.
ДКЗ (допускаемый кавитационный запас) не более 1,2 м.
Патрубки фланцевые на давление в 16 кгс/см².

В центробежный насос типа KR 125-100-160/174-4/4 должен устанавливаться только сертифицированный асинхронный электродвигатель.

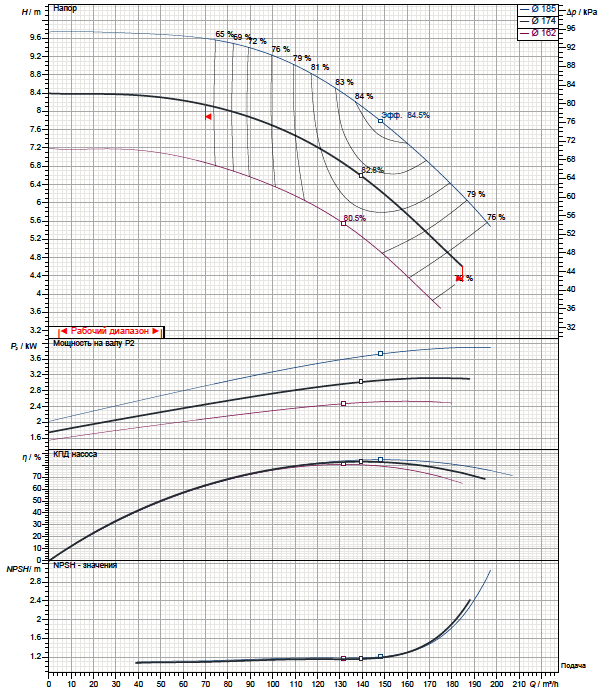

Рабочие характеристики насоса

Габаритный чертеж насоса

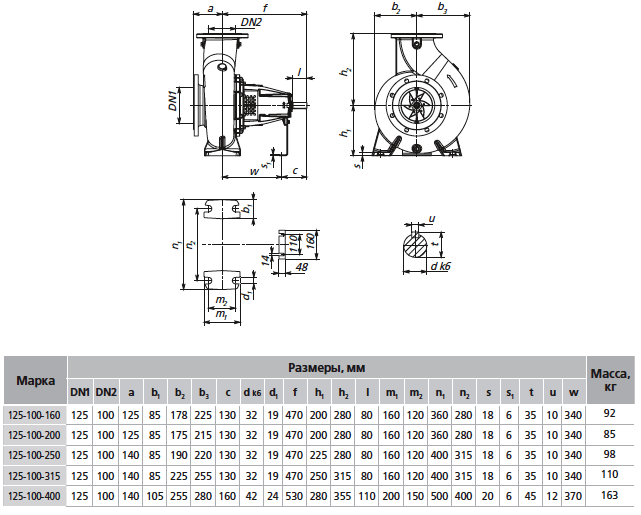

Габаритные и присоединительные размеры насоса

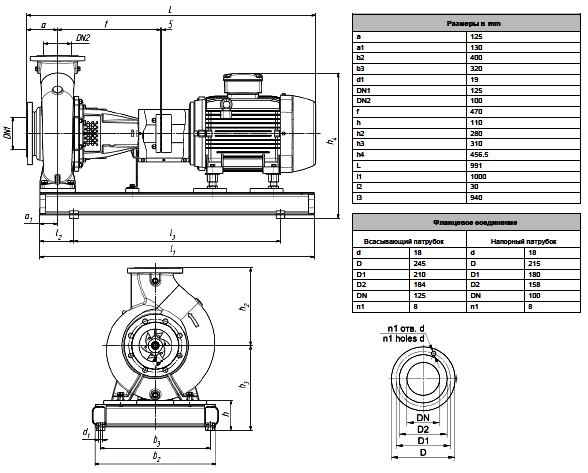

Габаритные и присоединительные размеры агрегата
