Характеристики KR 125-100-160/185-4/5.5

Кордис KR 125-100-160/185-4/5.5 - технические и рабочие характеристики насоса.
С осевым вводом консольный центробежный одноступенчатой конструкции насос типа Kordis, перекачивающий воду и другие неагрессивные жидкие среды, сходные с водой по химической активности, плотности и вязкости.

Условное обозначение
KR 125-100-160/185-4/5.5 УХЛ3.1, где
- KR: консольный горизонтальный;
- 125: диаметр патрубка входящего, мм;
- 100: диаметр напорного патрубка, мм;
- 160: диаметр номинальный рабочего колеса, мм;
- 185: диаметр фактический рабочего колеса, мм;
- 4: количество полюсов электрического привода;
- 5.5: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

KR 125-100-160/185-GG-G-4-УХЛ3.1/F5,5 Кордис - насос с сальниковым уплотнением - буквенное обозначение:
- GG: серый чугун - материал корпуса и рабочего колеса;
- G: уплотнение сальниковое;
- УХЛ: климатическое исполнение;
- F: насос c электродвигателем на раме, упругой муфтой, закрытой кожухом.

Общепромышленный трехфазный асинхронный электродвигатель с короткозамкнутым ротором устанавливается, для обеспечения привода, в электронасосный агрегат KR 125-100-160/185-4/5.5 Кордис.
Тип электродвигателя, в соответствии с требованиям норм европейского стандарта DIN - 132S4 (5,5 квт).

Взрывозащищенные электродвигатели в комплектации электронасосных агрегатов Kordis данной модификации не участвуют.

Электропитание
- ток трехфазный переменный;
- сетевое напряжение: 380 В;
- ток частотой: 50 (60) Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Сила ток электронасосного агрегата - 10,9А.
Патрубки фланцевые, рассчитанные на давление в 16 кгс/см².
ДКЗ (допускаемый кавитационный запас) не должен превышать 1,3 м.

В консольного типа одноступенчатый центробежный насос модификации KR 125-100-160/185-4/5.5 должен монтироваться только асинхронный сертифицированный общепромышленный трехфазный электродвигатель.

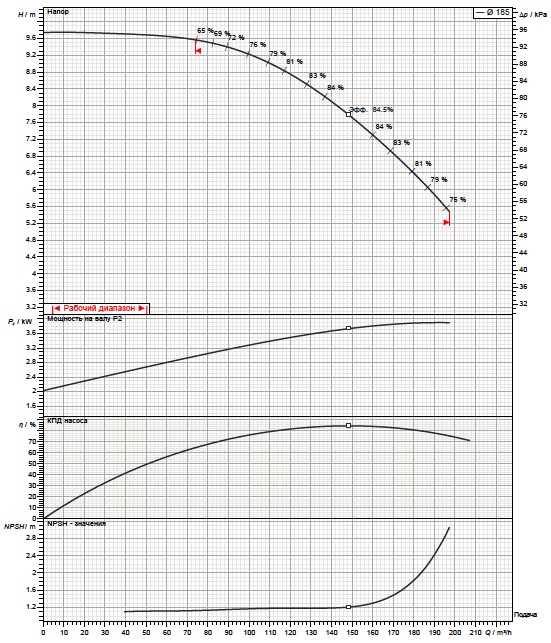

Рабочие характеристики насоса

Габаритный чертеж насоса

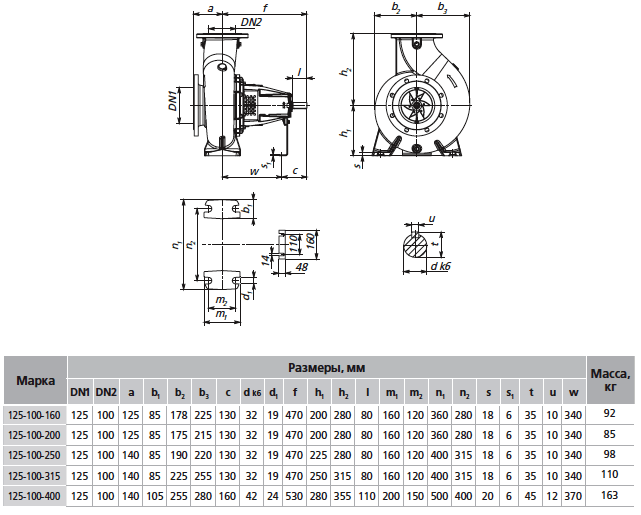

Габаритные и присоединительные размеры насоса

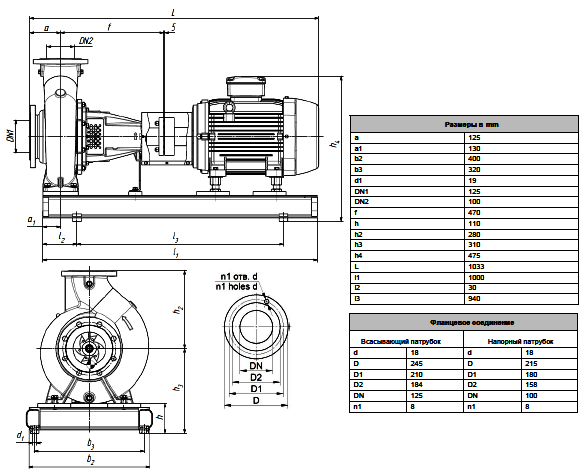

Габаритные и присоединительные размеры агрегата
