Характеристики KR 125-100-200/219-2/75

Технические характеристики насосов Kordis (Кордис) KR 125-100-200/219-2/75.
Насосы перекачивают воду и жидкости, схожие с водой по основным характеристикам - вязкость, химическая активность и плотность.

Условное обозначение
KR 125-100-200/219-2/75 УХЛ3.1, где
- KR: консольный горизонтальный;
- 125: диаметр патрубка на входе, мм;
- 100: диаметр напорного патрубка, мм;
- 200: номинальный диаметр рабочего колеса, мм;
- 219: фактический диаметр рабочего колеса, мм;
- 2: число полюсов привода;
- 75: мощность двигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

С уплотнением сальниковым насос KR 125-100-200/219-GG-G-2-УХЛ3.1/F75 Кордис - буквенное обозначение:
- GG: серый чугун - корпус и рабочее колесо;
- G: сальниковое уплотнение;
- УХЛ: климатическое исполнение;
- F: насос на раме c электроприводом, с упругой муфтой с защитным кожухом.

Для насоса KR 125-100-200/219-2/75 Kordis (Кордис) в насосном агрегате, в качестве привода используется общепромышленного исполнения с короткозамкнутым ротором трехфазный асинхронный электродвигатель.
Типоразмер электрического привода в электронасосном агрегате - 280S2 (по нормам европейского стандарта DIN).

Для комплектации насосных агрегатов взрывозащищенные электродвигатели не предусмотрены.

Электропитание
- трехфазный переменный ток;
- сетевое напряжение 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Патрубки фланцевые, рассчитанные на давление в 16 кгс/см².
Максимальный КПД насосного электроагрегата 84,6%.
Допускаемый кавитационный запас (ДКЗ) не выше 4,9 м.

В консольный центробежный насос типа KR 125-100-200/219-2/75 должен устанавливаться электродвигатель, сертифицированный надлежащим образом.

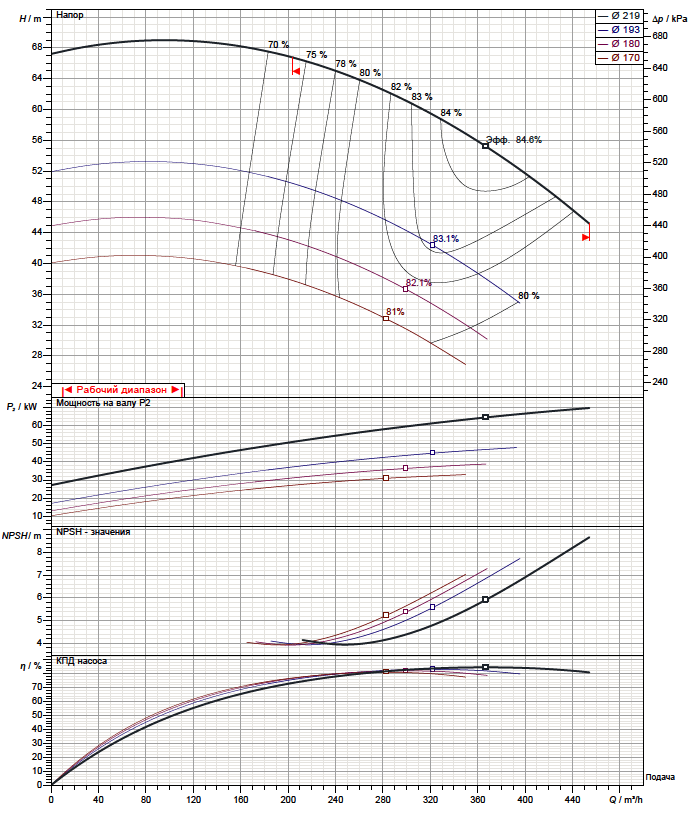

Рабочие характеристики насоса

Габаритный чертеж насоса

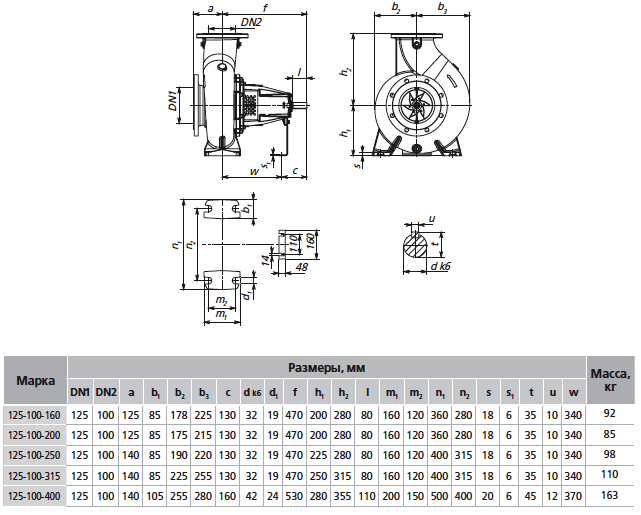

Габаритные и присоединительные размеры насоса

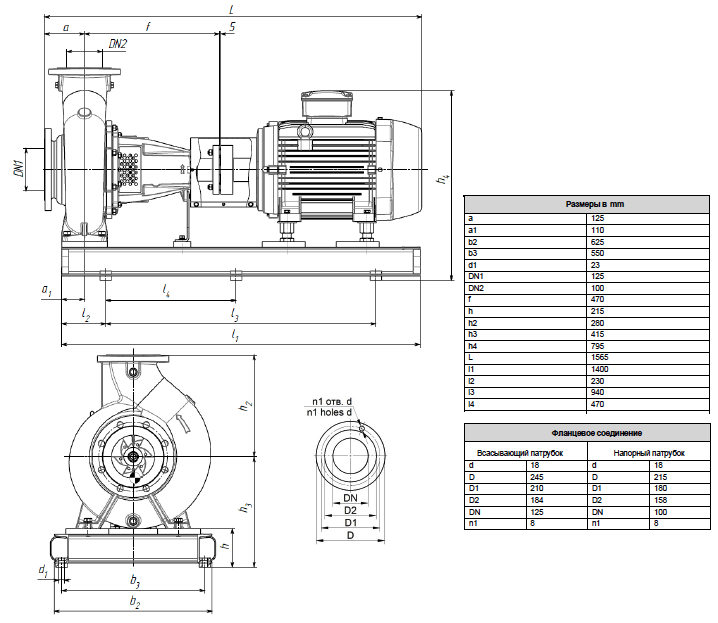

Габаритные и присоединительные размеры агрегата
