Характеристики KR 125-100-200/219-4/7.5

Кордис KR 125-100-200/219-4/7.5 - рабочие и технические характеристики насоса.
Одноступенчатый консольный с осевым вводом центробежный горизонтальный насос типа Kordis, перекачивающий воду и неагрессивные жидкости, схожие с водой по химической активности, плотность и вязкости.

Условное обозначение
KR 125-100-200/219-4/7.5 УХЛ3.1, где
- KR: консольный горизонтальный;
- 125: диаметр входного патрубка, мм;
- 100: диаметр патрубка на выходе, мм;
- 200: диаметр номинальный рабочего колеса, мм;
- 219: диаметр рабочего колеса фактический, мм;
- 4: количество полюсов электропривода;
- 7,5: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

KR 125-100-200/219-GG-G-4-УХЛ3.1/F7,5 Кордис- насос с уплотнением сальниковым - буквенное обозначение:
- GG: изготовленные из серого чугуна - корпус и рабочее колесо;
- G: сальниковое уплотнение;
- УХЛ: климатическое исполнение;
- F: насос с электродвигателем на раме, упругая муфта, закрытая защитным кожухом.

Привод насоса KR 125-100-200/219-4/7.5 Кордис обеспечивает с короткозамкнутым ротором асинхронный общепромышленного назначения трехфазный электродвигатель.
Тип электропривода в электроагрегате, в соответствии с нормами европейского стандарта DIN - 160M4 (7,5 квт).

Взрывозащищенные электродвигатели в оснащении приводами электронасосов Kordis данного типа не применяются.

Электроподключение
- переменный трехфазный ток;
- сеть напряжением 380 В;
- ток частотой 50 (60) Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Сила тока насосного электроагрегата 16,1А.
Патрубки фланцевые, рассчитанные на давление в 16 кгс/см².
ДКЗ (допускаемый кавитационный запас) не превышает 1,6 м.

В одноступенчатый центробежный насос с осевым входом консольного типа KR 125-100-200/219-4/7.5 должен монтироваться только сертифицированный общепромышленный асинхронный электродвигатель.

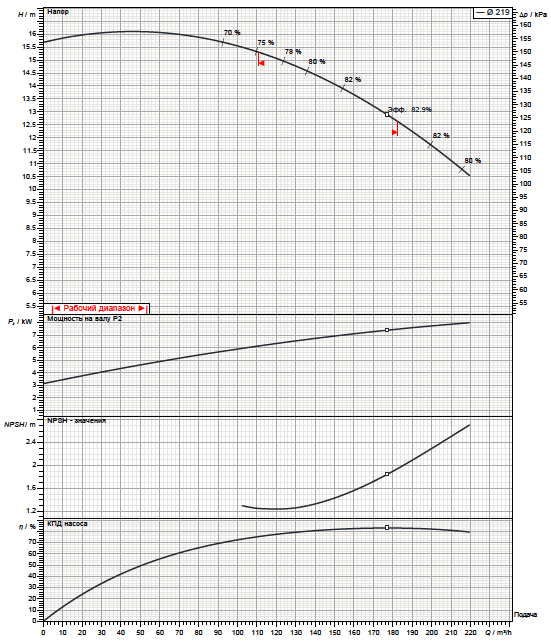

Рабочие характеристики насоса

Габаритный чертеж насоса

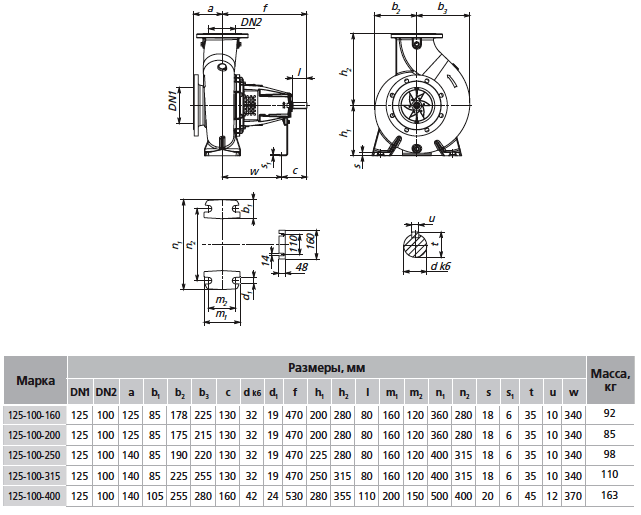

Габаритные и присоединительные размеры насоса

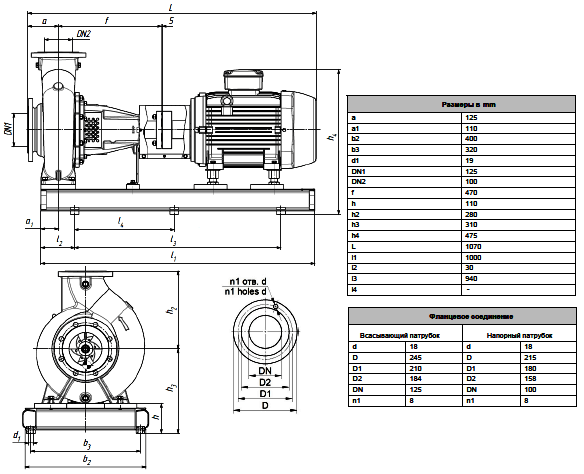

Габаритные и присоединительные размеры агрегата
