Характеристики KR 125-100-250/269-2/110

KR 125-100-250/269-2/110 Кордис - рабочие и технические характеристики.
С осевым вводом консольный одноступенчатый центробежный насос типа Kordis, перекачивающий воду и неагрессивные жидкости, схожие с водой по химической активности, вязкости и плотности.

Условное обозначение
KR 125-100-250/269-2/110 УХЛ3.1, где
- KR: консольный горизонтальный;
- 125: диаметр патрубка на входе, мм;
- 100: диаметр патрубка на выходе, мм;
- 250: диаметр номинальный рабочего колеса, мм;
- 269: диаметр фактический рабочего колеса, мм;
- 2: число полюсов электропривода;
- 110: мощность электрического двигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

KR 125-100-250/269-GG-G-2-УХЛ3.1/F110 Кордис, с сальниковым уплотнением насос - буквенное обозначение:
- GG: корпус, рабочее колесо изготовлены из серого чугуна;
- G: сальниковое уплотнение;
- УХЛ: климатическое исполнение;
- F: насос на раме c приводным электродвигателем, упругая муфта с защитным кожухом.

Асинхронный электродвигатель, применяемый в качестве электропривода насоса KR 125-100-250/269-2/110 Кордис - общепромышленный с короткозамкнутым ротором трехфазный.
Типоразмер привода в электронасосе, в соответствии с нормами европейского стандарта DIN - 315S2 (110 квт).

Электродвигатели взрывозащищенные для комплектации насосных агрегатов Kordis данной модификации не используются.

Электроснабжение
- ток переменный трехфазный;
- сетевое напряжение 380 В;
- частота тока 50 (60) Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Максимальный КПД электронасоса - 84,7%.
Фланцевые патрубки рассчитаны на давление в 16 кгс/см².
ДКЗ (допускаемый кавитационный запас) не более 6,5 м.

В центробежный одноступенчатый насос марки KR 125-100-250/269-2/110 должен монтироваться только асинхронный общепромышленный сертифицированный электродвигатель.

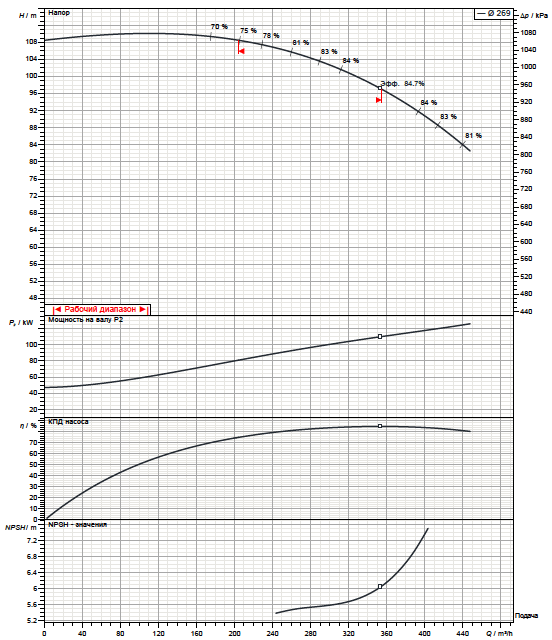

Рабочие характеристики насоса

Габаритный чертеж насоса

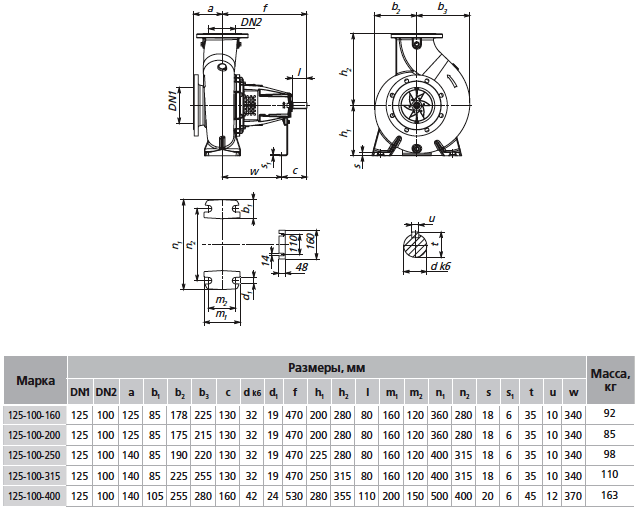

Габаритные и присоединительные размеры насоса

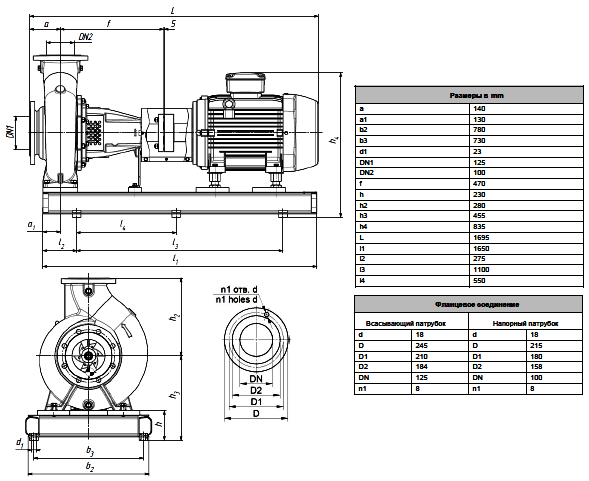

Габаритные и присоединительные размеры агрегата
