Характеристики KR 125-100-315/300-4/18.5

KR 125-100-315/300-4/18.5 Кордис - рабочие и технические характеристики.
Одноступенчатый консольный с осевым вводом центробежный горизонтальной конструкции насос Kordis, перекачивающий воду и различные с неагрессивным характером жидкости, сходные с водой по вязкости, плотности и химической активности.

Условное обозначение
KR 125-100-315/300-4/18.5 УХЛ3.1, где
- KR: консольный горизонтальный;
- 125: диаметр патрубка на входе, мм;
- 100: диаметр напорного патрубка, мм;
- 315: диаметр рабочего колеса номинальный, мм;
- 300: диаметр рабочего колеса фактический, мм;
- 4: число полюсов электропривода;
- 18.5: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

KR 125-100-315/300-GG-G-4-УХЛ3.1/F18,5 Кордис - насос с сальниковым уплотнением расшифровка буквенного обозначения :
- GG: корпус и рабочее колесо выполнены из серого чугуна;
- G: уплотнение сальниковое;
- УХЛ: климатическое исполнение;
- F: насос c электродвигателем на раме, упругая муфта и защитный кожух.

Для обеспечения привода насоса KR 125-100-315/300-4/18.5 Кордис в насосный агрегат устанавливается асинхронный трехфазный общепромышленный с короткозамкнутым ротором электродвигатель, в соответствии с нормами европейского стандарта DIN - 180M4 (18,5 квт).

Электродвигатели взрывозащищенные в обеспечении приводами электронасосных агрегатов Kordis данной модификации не применяются.

Электропитание
- трехфазный переменный ток;
- сеть напряжением 380 В;
- частота тока 50 или 60Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

КПД электронасосного агрегата максимальный - 79,7%.
Фланцевые патрубки насоса рассчитаны на давление не выше 16 кгс/см².
ДКЗ (допускаемый кавитационный запас) не должен превышать 1,6 м.

В одноступенчатый с осевым входом консольной конструкции центробежный насос типа KR 125-100-315/300-4/18.5 должен устанавливаться только общепромышленный сертифицированный асинхронный электродвигатель.

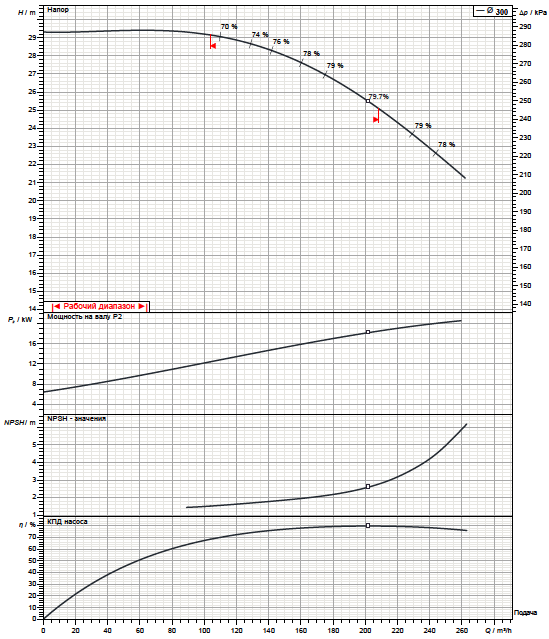

Рабочие характеристики насоса

Габаритный чертеж насоса

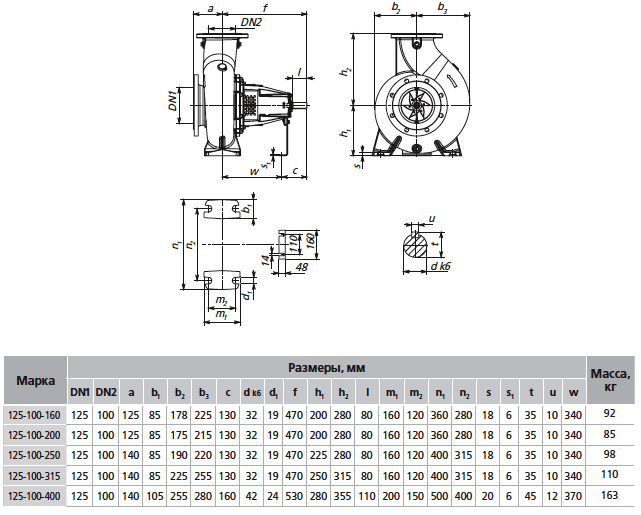

Габаритные и присоединительные размеры насоса

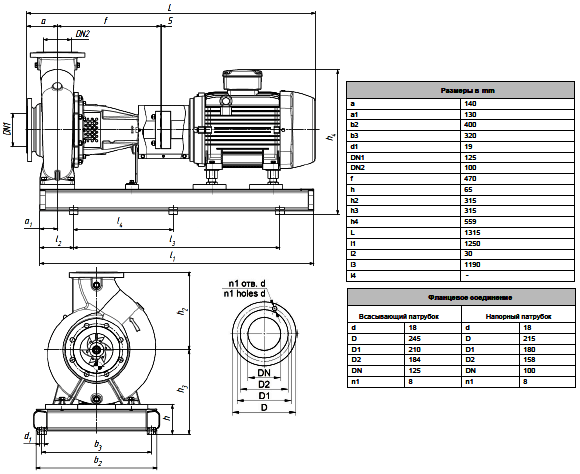

Габаритные и присоединительные размеры агрегата
