Характеристики KR 125-100-400/317-4/22

KR 125-100-400/317-4/22 Кордис - технические и рабочие характеристики.
Одноступенчатый консольный горизонтального типа с осевым вводом центробежный насос типа Kordis, перекачивающий воду и жидкости с неагрессивным характером, сходные с водой по химической активности, плотности и вязкости.

Условное обозначение
KR 125-100-400/317-4/22 УХЛ3.1, где
- KR: консольный горизонтальный;
- 125: диаметр патрубка на входе, мм;
- 100: диаметр патрубка на выходе, мм;
- 400: диаметр номинальный рабочего колеса, мм;
- 317: диаметр фактический рабочего колеса, мм;
- 4: количество полюсов двигателя;
- 22: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

KR 125-100-400/317-GG-G-4-УХЛ3.1/F22 Кордис - с сальниковым уплотнением насос, буквенное обозначение:
- GG: корпус, колесо рабочее выполнены из серого чугуна;
- G: сальниковое уплотнение;
- УХЛ: климатическое исполнение;
- F: насос c электрическим приводом на раме, упругая муфта, защищенная кожухом.

С короткозамкнутым ротором общепромышленного назначения асинхронный электродвигатель осуществляет привод насосного агрегата KR 125-100-400/317-4/22 Кордис.
Тип электрического привода, монтируемого в электронасос, в соответствие с нормами европейского стандарта DIN, 180L4 (22 квт).

Электродвигатели взрывозащищенные при монтаже электрических приводов в насосные агрегаты Kordis данного типа не применяются.

Электроснабжение
- ток переменный трехфазный;
- сетевое напряжение 380 В;
- ток частотой 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Ток насосного агрегата 41,8А.
Патрубки фланцевые рассчитаны на давление в 16 кгс/см².
Допускаемый кавитационный запас (ДКЗ ) не более 2,0 м.

В центробежный консольной конструкции одноступенчатый с осевым входом насос типа KR 125-100-400/317-4/22 должен устанавливаться только асинхронный сертифицированный общепромышленный электродвигатель.

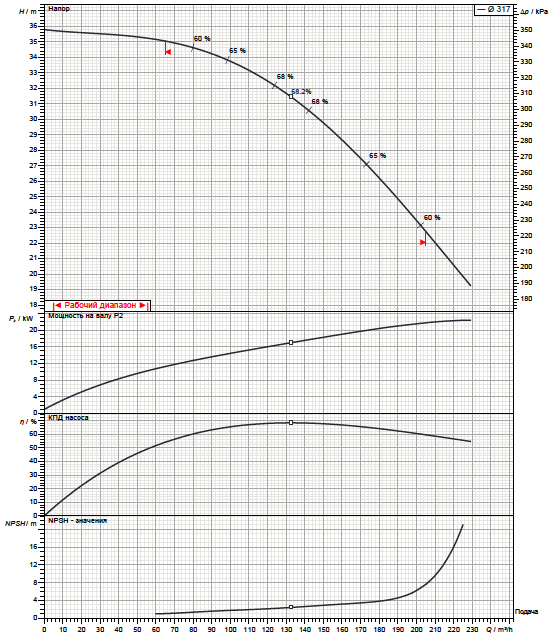

Рабочие характеристики насоса

Габаритный чертеж насоса

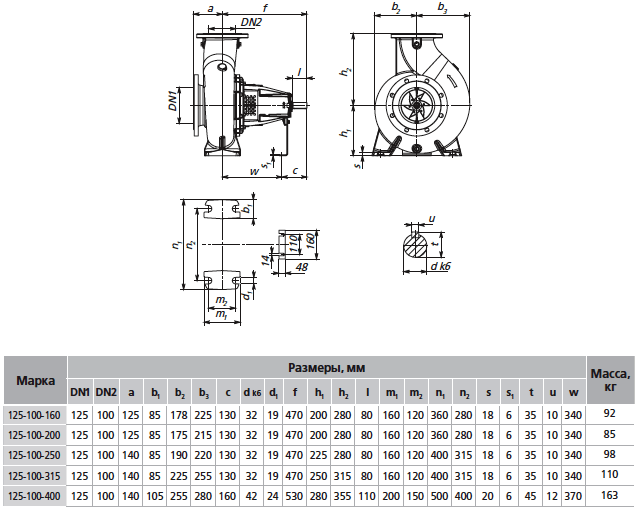

Габаритные и присоединительные размеры насоса

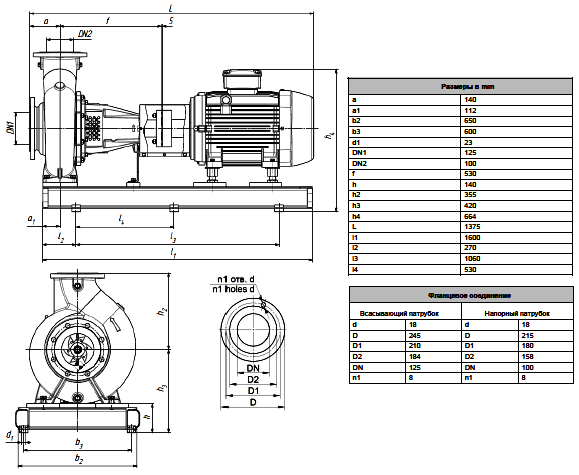

Габаритные и присоединительные размеры агрегата
