Характеристики KR 150-125-200/210-2/90

KR 150-125-200/210-2/90 Кордис - рабочие и технические характеристики насоса.
Консольной конструкции одноступенчатый горизонтальный с осевым вводом центробежный насос, перекачивающий воду и различные жидкости, сходные с водой по химической активности, плотности и вязкости.

Условное обозначение
KR 150-125-200/210-2/90 УХЛ3.1, где
- KR: консольный горизонтальный;
- 150: диаметр входящего патрубка, мм;
- 125: диаметр выходного патрубка, мм;
- 200: диаметр номинальный рабочего колеса, мм;
- 210: диаметр фактический рабочего колеса, мм;
- 2: число полюсов электрического двигателя;
- 90: мощность приводного электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

KR 150-125-200/210-GG-G-2-УХЛ3.1/F90 Кордис - с сальниковым уплотнением насос - буквенное обозначение:
- GG: чугун серый - материал корпуса и рабочего колеса;
- G: сальниковое уплотнение;
- УХЛ: климатическое исполнение;
- F: насос c электродвигателем на раме, упругая муфта, закрытая кожухом.

Электродвигатель, входящий в комплект электронасосного агрегата KR 150-125-200/210-2/90 Кордис трехфазный с короткозамкнутым ротором общепромышленного исполнения, типоразмера, по нормам европейского стандарта DIN, 280M2 (90 квт).

Электродвигатели взрывозащищенные в комплектации насосных агрегатов Kordis данного типа не применяются.

Электроснабжение
- переменный трехфазный ток;
- сетевое напряжение: 380 В;
- ток частотой: 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Максимальный КПД электронасосного агрегата 88,2%.
Патрубки фланцевые, рассчитанные на давление в 16 кгс/см².
Допускаемый кавитационный запас (ДКЗ) до 7,8 м.

В центробежный с осевым входом одноступенчатый насос консольный KR 150-125-200/210-2/90 должен устанавливаться только общепромышленный трехфазный сертифицированный асинхронный электродвигатель.

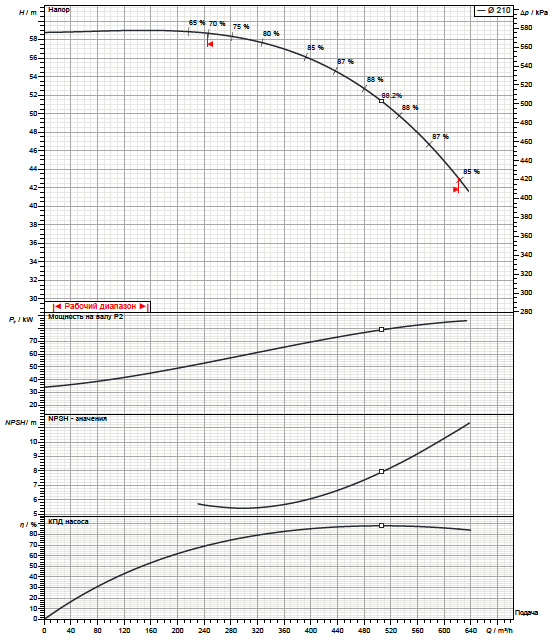

Рабочие характеристики насоса

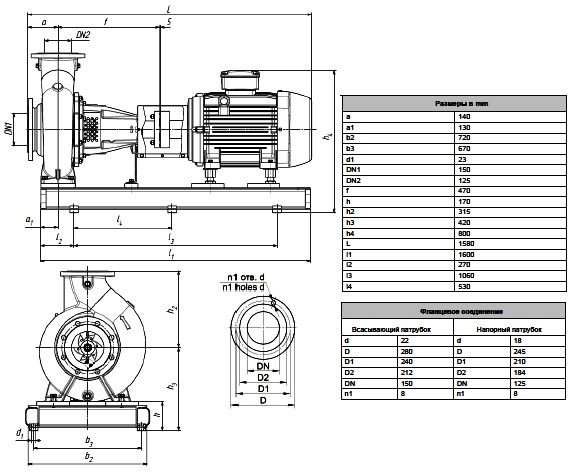

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

Габаритные и присоединительные размеры агрегата
