Характеристики KR 150-125-250/246-4/18.5

Кордис KR 150-125-250/246-4/18.5 - рабочие и технические характеристики насоса.
Консольного типа центробежный горизонтальный с осевым вводом одноступенчатый насос, перекачивающий воду и неагрессивные жидкости, схожие с водой по химической активности, плотности и вязкости.

Условное обозначение
KR 150-125-250/246-4/18.5 УХЛ3.1, где
- KR: консольный горизонтальный;
- 150: диаметр входного патрубка, мм;
- 125: диаметр выходного патрубка, мм;
- 250: диаметр номинальный рабочего колеса, мм;
- 246: диаметр фактический рабочего колеса, мм;
- 4: количество полюсов электропривода;
- 18.5: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Кордис KR 150-125-250/246-GG-G-4-УХЛ3.1/F18,5 - насос с сальниковым уплотнением - буквенное обозначение:
- GG: выполненные из серого чугуна корпус и рабочее колесо;
- G: сальниковое уплотнение;
- УХЛ: климатическое исполнение;
- F: насос на раме c электродвигателем, упругая муфта, закрытая кожухом.

Электродвигатель, устанавливаемый в насосный агрегат KR 150-125-250/246-4/18.5 Кордис - с короткозамкнутым ротором трехфазный асинхронный общепромышленного исполнения типоразмером, в соответствии с нормами европейского стандарта DIN - 180M4 (18,5 квт).

В комплектации приводами насосных агрегатов Kordis данной модификации электродвигатели взрывозащищенные не применяются.

Электроподключение
- переменный трехфазный ток;
- сеть напряжением 380 В;
- ток частотой 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Патрубки фланцевые рассчитаны на давление в 16 кгс/см².
Сила тока электроагрегата 34,5А.
ДКЗ (допускаемый кавитационный запас) не должен превышать 1,6 м.

В одноступенчатой конструкции горизонтальный с осевым входом центробежный насос типа KR 150-125-250/246-4/18.5 должен устанавливаться только общепромышленный сертифицированный трехфазный асинхронный электродвигатель.

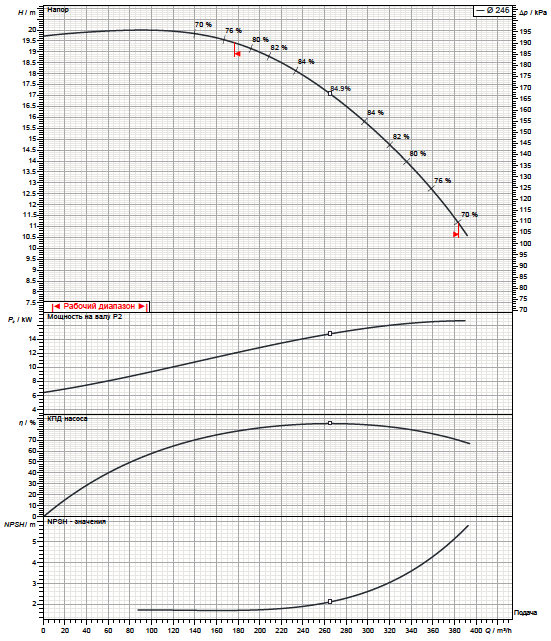

Рабочие характеристики насоса

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

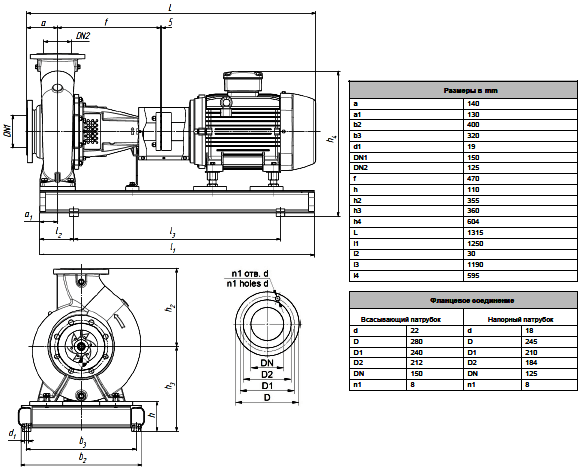

Габаритные и присоединительные размеры агрегата
