Характеристики KR 150-125-250/269-4/22

KR 150-125-250/269-4/22 Kordis Технические характеристики насосов Kordis (Кордис) KR 150-125-250/269-4/22.
Насосы предназначены для перекачивания воды и жидкостей, имеющие схожие с водой основные характеристики - плотность, вязкость, химическая активность.

Условное обозначение
KR 150-125-250/269-4/22 УХЛ3.1, где
- KR: консольный горизонтальный;
- 150: диаметр патрубка на входе, мм;
- 125: диаметр напорного патрубка, мм;
- 250: номинальный диаметр рабочего колеса, мм;
- 269: фактический диаметр рабочего колеса, мм;
- 4: число полюсов привода;
- 22: мощность двигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

С уплотнением сальниковым насос Кордис KR 150-125-250/269-GG-G-4-УХЛ3.1/F22 - буквенное обозначение:
- GG: из чугуна серого корпус и рабочее колесо;
- G: сальниковое уплотнение;
- УХЛ: климатическое исполнение;
- F: насос c электродвигателем на раме, упругая муфта с защитным кожухом.

В насосном агрегате, в качестве привода насоса KR 150-125-250/269-4/22 Kordis (Кордис), используется с короткозамкнутым ротором общепромышленный трехфазный асинхронный электродвигатель.
Тип электрического привода в электронасосном агрегате, по нормам европейского стандарта DIN, 180L4.

Для оснащения электронасосных агрегатов взрывозащищенные электродвигатели не предусмотрены.

Электропитание
- трехфазный переменный ток;
- сетевое напряжение 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Таблица 1. Технические характеристики насосов
Марка Подача/ (диапазон)
м³/ч
Напор/ (диапазон)
м
Двигатель
квт/об/мин
ДКЗ
м
KR 150-125-250/269-4/22 290
195-420
20,5
24-13,5
22*1450 2,3

Патрубки фланцевые, рассчитанные на давление в 16 кгс/см².
Максимальный КПД электронасосного агрегата 86%.
Допускаемый кавитационный запас (ДКЗ) не превышает 2,3 м.

В консольный одноступенчатый центробежный насос марки KR 150-125-250/269-4/22 должен монтироваться только электродвигатель, сертифицированный надлежащим образом.

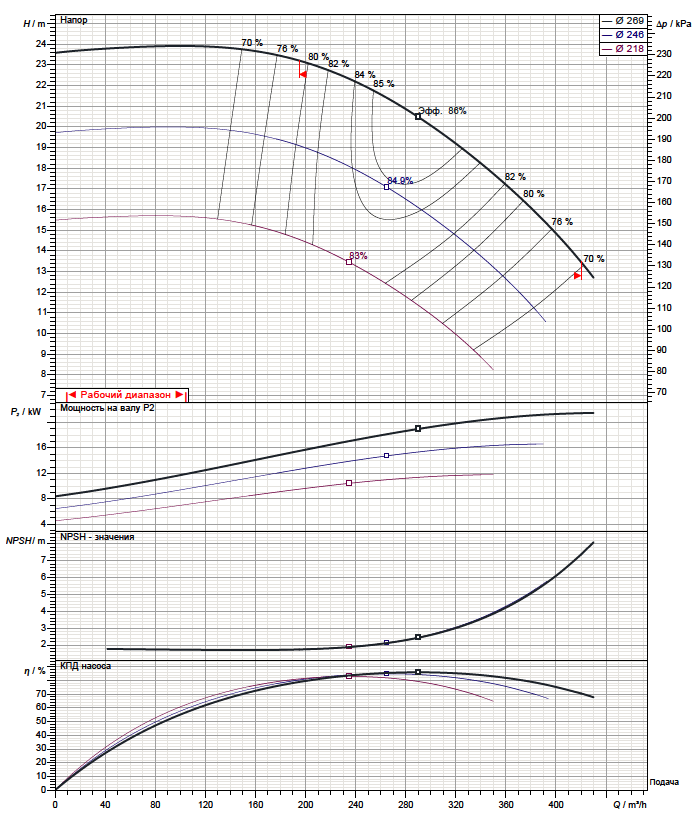

Рабочие характеристики насоса

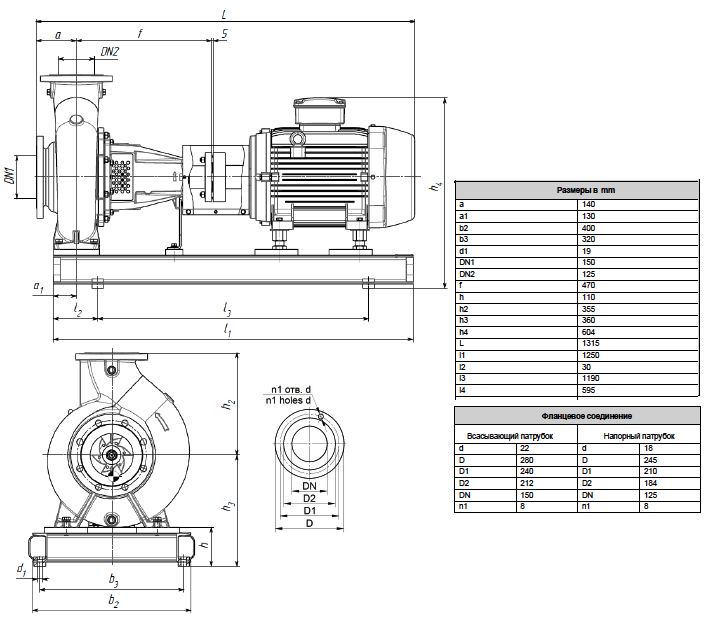

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

Габаритные и присоединительные размеры агрегата
