Характеристики KR 150-125-315/306-4/37

Кордис) KR 150-125-315/306-4/37 - технические и рабочие характеристики насоса.
С осевым вводом одноступенчатый консольный горизонтальный центробежный насос, перекачивающий воду и жидкости, схожие с водой по физико-химическим показателям (химическая активность, плотность, и вязкость).

Условное обозначение
KR 150-125-315/306-4/37 УХЛ3.1, где
- KR: консольный горизонтальный;
- 150: диаметр патрубка на входе, мм;
- 125: диаметр патрубка выходного, мм;
- 315: номинальный диаметр рабочего колеса, мм;
- 306: диаметр рабочего колеса фактический, мм;
- 4: количество полюсов электрического привода;
- 37: мощность приводного электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

Kordis KR 150-125-315/306-GG-G-4-УХЛ3.1/F37 Кордис - насос с сальниковым уплотнением - буквенное обозначение:
- GG: из чугуна серого корпус и рабочее колесо;
- G: уплотнение сальниковое;
- УХЛ: климатическое исполнение;
- F: насос на раме c электродвигателем, упругая муфта, защищенная кожухом.

Трехфазный асинхронный электродвигатель, соответствующий по мощности норме европейского стандарта DIN, монтируется в насосный агрегат KR 150-125-315/306-4/37 Кордис для обеспечения привода.
Тип электропривода - трехфазный с короткозамкнутым ротором общепромышленного назначения электродвигатель 225S4 (37 квт).

Электродвигатели взрывозащищенные в комплектации приводом насосных агрегатов Kordis данного вида не используются.

Электроснабжение
- ток переменный трехфазный;
- напряжение сети 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Допускаемый кавитационный запас (ДКЗ) не более 2 м.
Патрубки фланцевые рассчитаны на давление в 16 кгс/см².
Сила тока электронасосного агрегата 68,3А.

В консольный центробежный горизонтальный насос типа KR 150-125-315/306-4/37 должен монтироваться только трехфазный общепромышленный сертифицированный асинхронный электродвигатель.

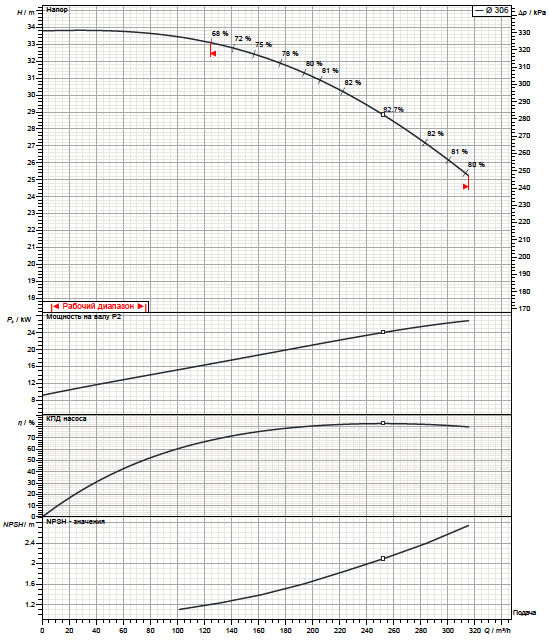

Рабочие характеристики насоса

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

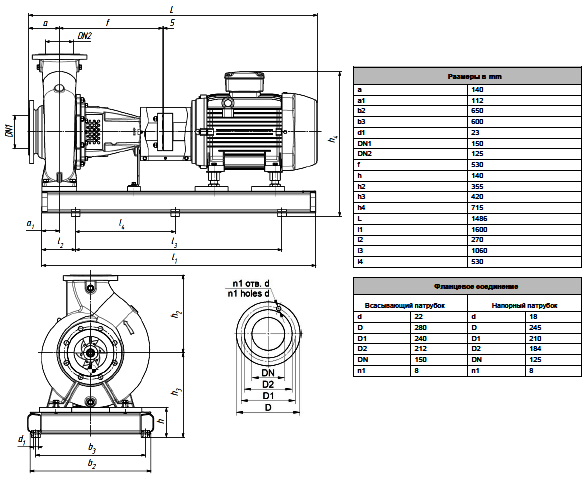

Габаритные и присоединительные размеры агрегата
