Характеристики KR 150-125-315/334-4/37

Технические характеристики насосов Kordis (Кордис) KR 150-125-315/334-4/37.
Насосы перекачивают жидкие среды, имеющие схожие с водой основные свойства (плотность, вязкость, химическая активность).

Условное обозначение
KR 150-125-315/334-4/37 УХЛ3.1, где
- KR: консольный горизонтальный;
- 150: диаметр входного патрубка, мм;
- 125: диаметр напорного патрубка, мм;
- 315: диаметр рабочего колеса номинальный, мм;
- 334: фактический диаметр рабочего колеса, мм;
- 4: число полюсов электропривода;
- 37: мощность электродвигателя, квт;
- УХЛ: климатическое исполнение;
- 3.1: категория размещения.

С сальниковым уплотнением насос Kordis KR 150-125-315/334-GG-G-4-УХЛ3.1/F37 - буквенное обозначение:
- GG: корпус и рабочее колесо из чугуна серого;
- G: сальниковое уплотнение;
- УХЛ: климатическое исполнение;
- F: насос c двигателем на раме, упругая муфта с защитным кожухом.

В качестве привода насоса KR 150-125-315/334-4/37 Kordis (Кордис) в насосном агрегате используется общепромышленный трехфазный с короткозамкнутым ротором асинхронный электродвигатель.
По нормам европейского стандарта DIN, тип электродвигателя в электронасосном агрегате, 225S4.

Для комплектации электронасосных агрегатов взрывозащищенные электродвигатели не предусмотрены.

Электроподключение
- трехфазный переменный ток;
- сетевое напряжение 380 В;
- частота тока 50 Гц.

Таблица 1: Технические характеристики насосов Kordis (Кордис)

Патрубки фланцевые, рассчитанные на давление в 16 кгс/см².
КПД агрегата насосного максимальный - 84,7%.
ДКЗ (допускаемый кавитационный запас) не выше 2,4 м.

В одноступенчатый консольный центробежный насос марки KR 150-125-315/334-4/37 устанавливается только сертифицированный электродвигатель.

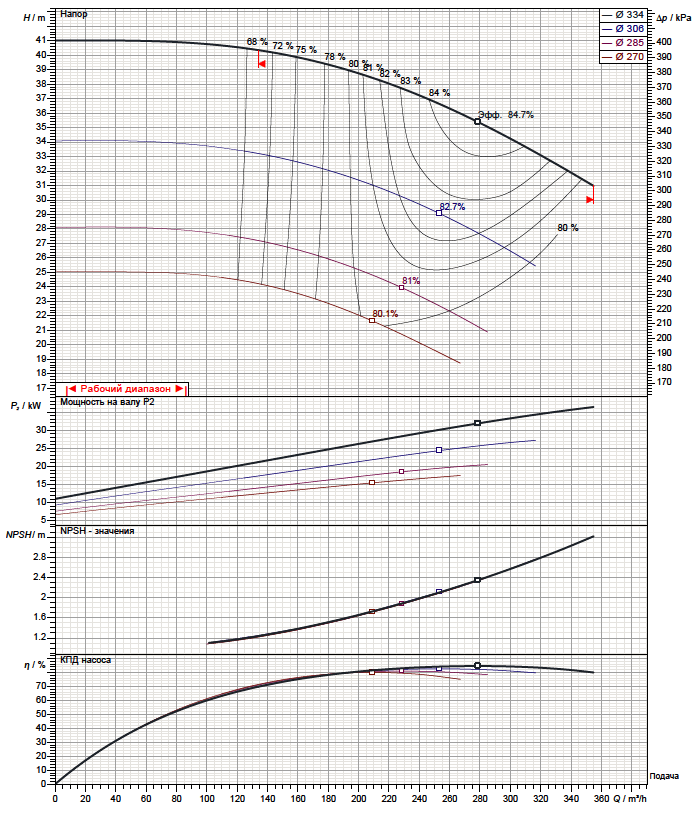

Рабочие характеристики насоса

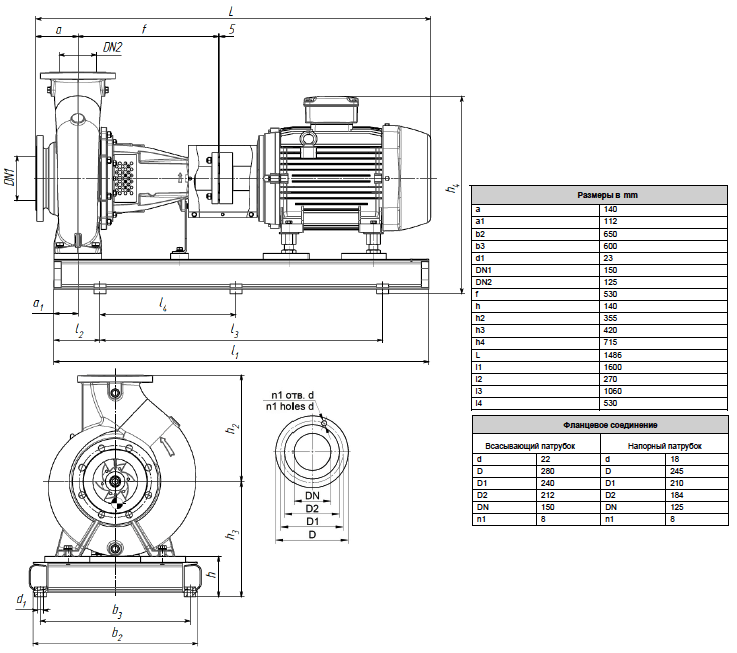

Габаритный чертеж насоса

Габаритные и присоединительные размеры насоса

Габаритные и присоединительные размеры агрегата
